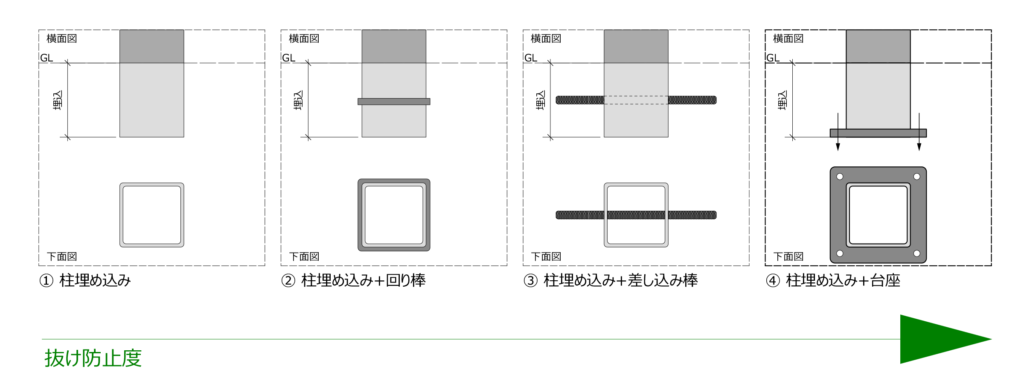

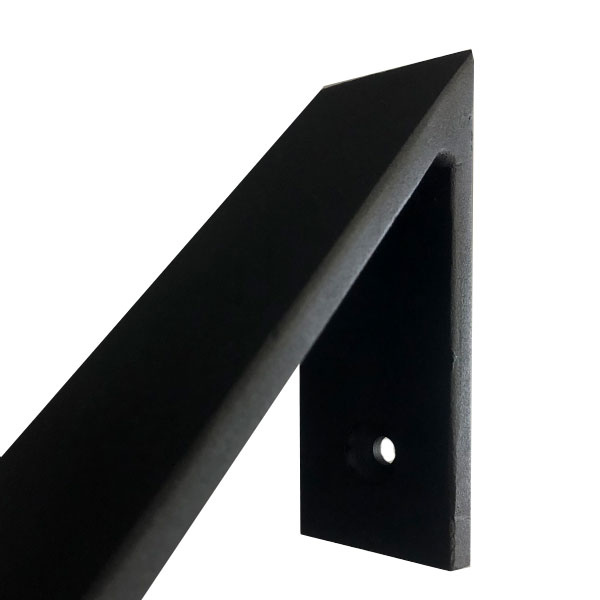

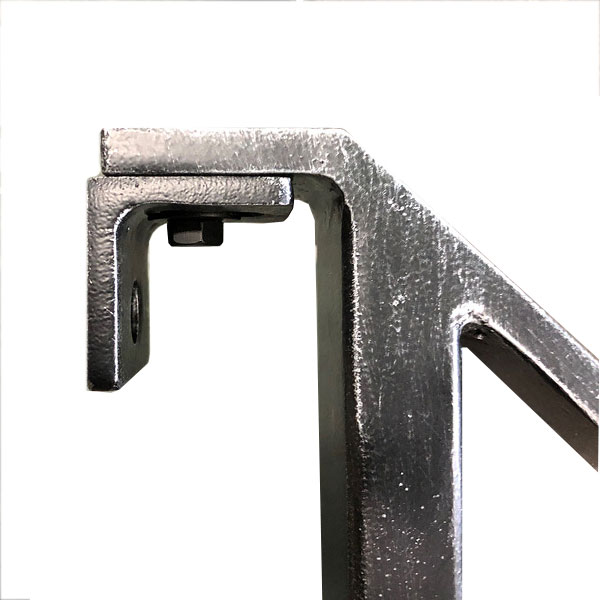

ロートアイアン・ロートアルミの取付けに関する情報 ◆商品の種類や設置場所、施工条件などに合わせた方法に対応。 ハンドメイドでは脅威の±2mmの精度 ◇設置金具もすべてオーダーメイド商品の設置はそれぞれの条件や制約があり、強度が不可欠ですので状況に合わせた金具や施工方法の提案を致します。さらに強度だけでなく、美しさもこだわり美と実用性を兼ねそろえた他にはないカスタム金具をご用意。 柱使用の取付け 直接取付け 穴加工 分割加工 ◇ 柱を使用した取付け・施工方法 柱埋め込み 門扉、外構フェンスなどの重量がある商品に使われるこの施工方法は、柱を地面にしっかりと埋め込んで固定することで、美しい仕上がりとともに、強固で丈夫な構造を実現します。 埋込柱用抜け防止|説明 台座付き柱 台座付きの柱を使用して床面に簡単に固定することができます。室内フェンスや階段手すりなど比較的軽量の商品設置に使われる事が多いです。また補強入りも出来ます。 耳金具付き柱 柱に耳金具を使って横方向に固定することができます。施工強度を上げるために他の固定方法の補助的に使用されることもあります。 調整金具 柱と金具をボルトとナットで固定するこの方法は若干の調整が利くので施工が楽にできます。 持出し金具 壁面との隙間を確保して固定するための金具です。ささら桁などに取り付ける場合に便利です。 ◇本体を直接取付け 枠にビス穴 壁面に取り付けるために、ビス穴が加工された柱を使用し、枠に柱を固定することで縦横方向にも支えることができるタイプです。 持出し金具 本体と隙間を確保しながら横面に固定するタイプ。他の固定と併用し補助として使用されることが多い金具です。 #4017 #3122 調整金具 柱と金具をボルトとナットで固定するこの方法は若干の調整が利くので施工が楽にできます。 #3415 ◇ 穴加工(躯体への取付用)使用するビス又はボルトなどのサイズ・形状によって穴加工いたします。(躯体への取付ビス等は設置場所に適したものをお客様でご用意ください。) 貫通穴 ワッシャーを使ったボルトやネジなどを使用する場合の穴加工。 6mm,8mm,12mm 皿穴 皿頭ネジを使用する場合、きれいに収まる穴加工。皿穴加工には厚み4㎜以上が必要です。 M4:Φ4x8mm皿穴 M6:Φ6x12mm皿穴 長穴 ビスやボルト固定位置を調整することが出来る長穴加工。 ボルト用:12x20mm ビス用:6x20mm ◆大型商品も簡単組み立て!分割加工とスムーズな現地組み立て方法。大型商品でも手間いらずの分割加工と現場での簡単組み立てが可能です。大型商品の場合、運搬や設置が難しいことがありますが、必要なサイズに分割する精密な設計を行います。これにより、運搬時のコスト削減だけでなく、現場での取り扱いも容易になります。分割加工された商品は、現場での組み立てが簡単で、パズルを組み立てるように部品を組み合わせていくだけとなります。 ボルトナット エクステリアフェンスと柱の接続など取外しが可能で若干調整が可能な接続方法 柱部分割 インテリアフェンスなどでなるべく分割部分が目立たないようにする接続方法 手摺り分割 壁付け手摺りなどの長尺ものを分割して納入する場合に加工される方法 メニューアンカー柱を使用した取付け: https://forgeman.works/technical/mounting/#post直接取付け: https://forgeman.works/technical/mounting/#direct穴加工: https://forgeman.works/technical/mounting/#hole分割加工: https://forgeman.works/technical/mounting/#separate タグ オーダーメイド製作 ロートアイアン ロートアルミ 取付け 取付金具 施工方法 設置
