ロートアイアン・ロートアルミ
斜めフェンス(階段手摺り)の特注製作カスタムオーダーメイド

アイアン階段手すり

◇ こんな方はご相談下さい!

  • 『世界でひとつのオリジナル』をこだわりながら作りたい。
  • 工場製品ではなく『ハンドメイド』で味のあるモノが良い。
  • 高額で手が出せないけど価格を抑える方法を相談したい。
  • 余計な費用を抑えてワンランク上の商品を格安で購入したい。

◆ スロープフェンス・階段手すり(手摺)とは

インテリア・エクステリアを問わず、転倒を防いだり、歩行や動作を円滑にしたりという役割があります。ここでは斜めタイプのスロープフェンス・手すりのオーダーメイドに関する技術情報を説明いたします。⇒直線のストレートフェンスはこちらをご覧ください。

スロープフェンス・階段手すりの種類

◆ 階段フェンス・階段手すり(手摺)|特注オーダーメイド製作

インテリア・エクステリアを問わず柵や囲いの事で一般的にパネル状の物を言います。通常のパネルよりも枠サイズが大きく強度があります。ここでは直線タイプのフェンス・手すりのオーダーメイドに関する技術情報を説明いたします。

⇒まっすぐのストレートフェンスはこちらをご覧ください。

◇アイアン又はアルミ素材から選択

    ロートアイアンは加工しやすい重厚感あふれる素材「鉄」を使った「鍛鉄」と呼ばれるものです。ロートアルミは見た目はほぼアイアンと同じで鉄のマイナス点である錆びのリスクと重量の問題を減らした比較的新しい技術の素材です。

      ◇ スロープフェンスの種類

      アイアン階段手すり

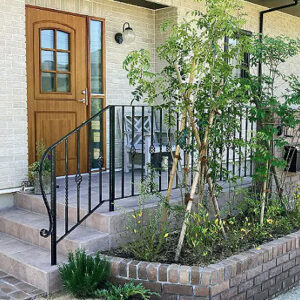

      アプローチフェンス

      玄関前アプローチ等ちょっとした段差がある場所に設置する斜めのスロープフェンス。

      アイアン階段手すり

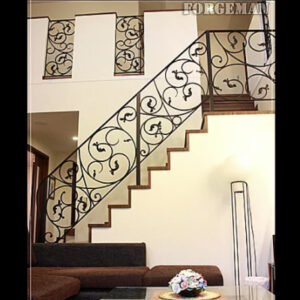

      室内階段フェンス

      室内の上の階へ続く階段に設置するインテリアスロープフェンスで上枠に手摺素材が使わることが多い。

      アイアン階段手すり

      外構スロープ

      エクステリアのスロープ部に設置する外構スロープフェンスが外からの美しさを演出。

      ◇ スロープフェンスの形状

        斜め手摺,手すり,スロープフェンス
        斜めパネル
        斜め手摺,手すり,スロープフェンス

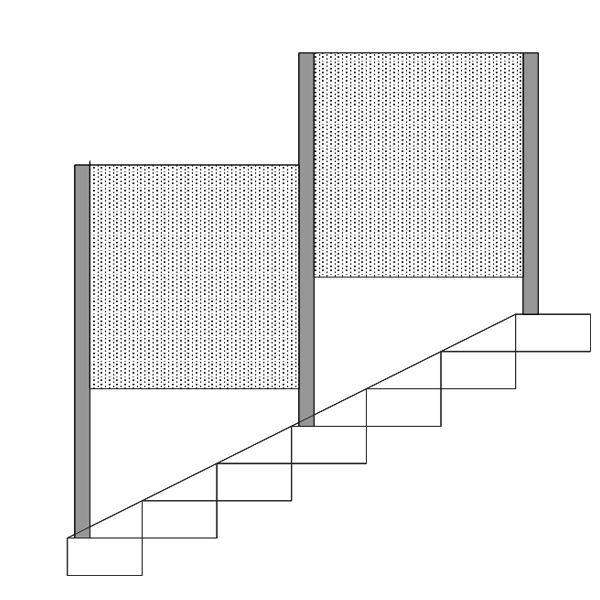

        段差パネル

        ◇ スロープフェンスの施工方法

           柱使用

          アイアン斜め手すり,フェンス

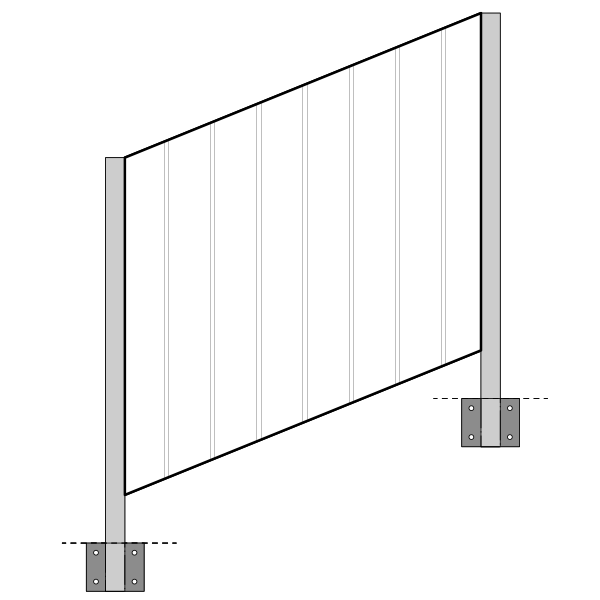

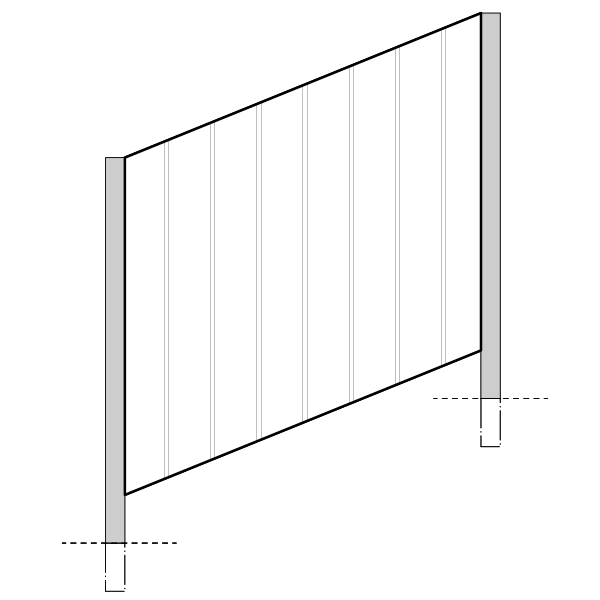

          ① 柱埋め込み固定

          エクステリアフェンスやポーチなど外構フェンスに多いタイプで仕上がりがきれい。

          アイアン斜め手すり,フェンス,取付施工

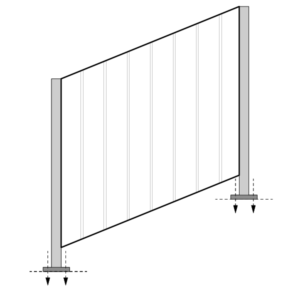

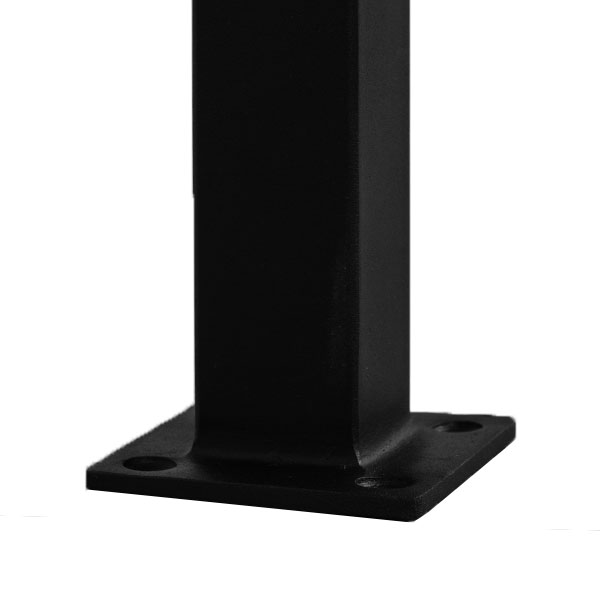

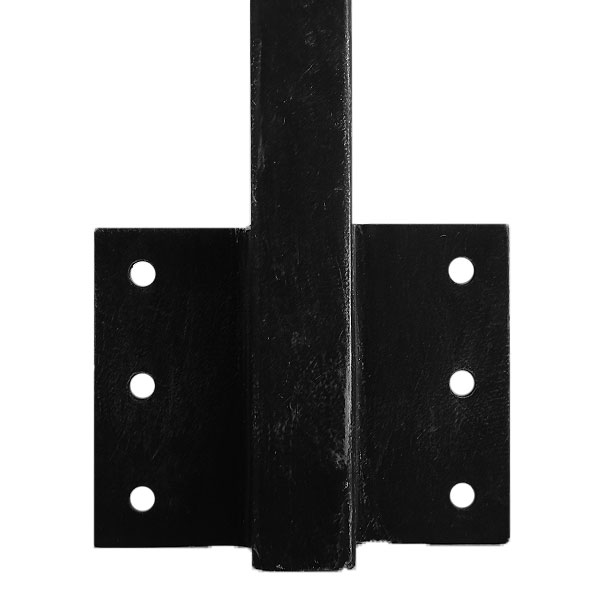

          ② 台座付き柱固定

          室内フェンスに多く施工も簡単で床面にビスなどで固定するタイプ。

          アイアン斜め手すり,フェンス,取付施工

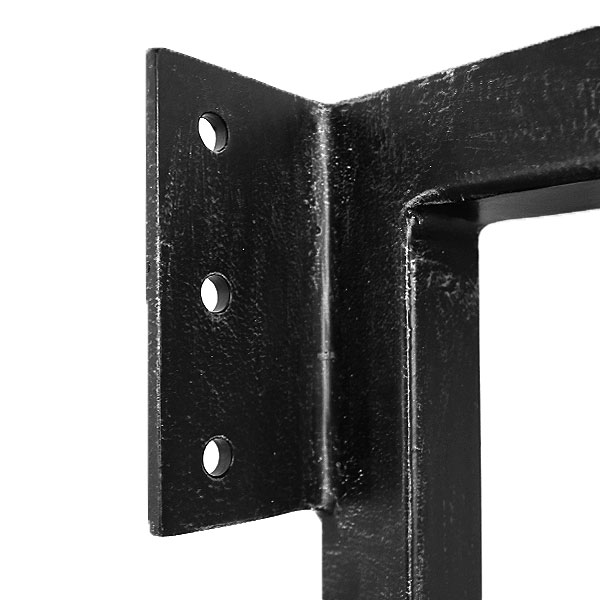

          ③ 耳金具付き柱固定(横)

          壁面がある場合に横方向へ柱を固定するタイプ。下固定に加えて補助として使用されることも多い。

          アイアン斜め手すり,フェンス,取付施工アイアン斜め手すり,フェンス,取付施工

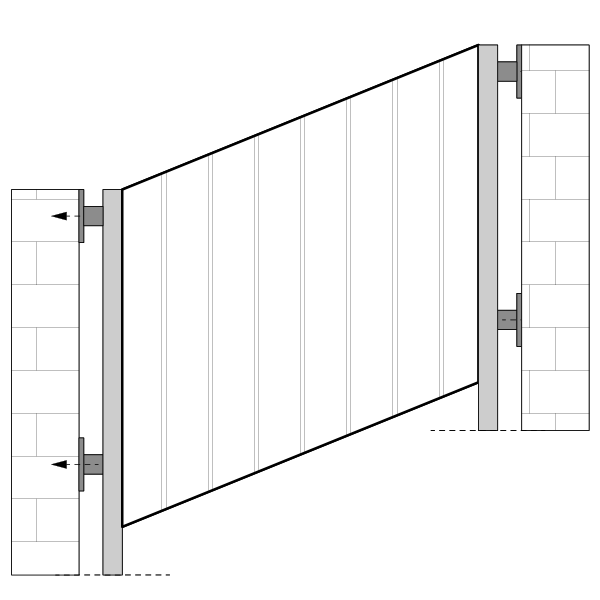

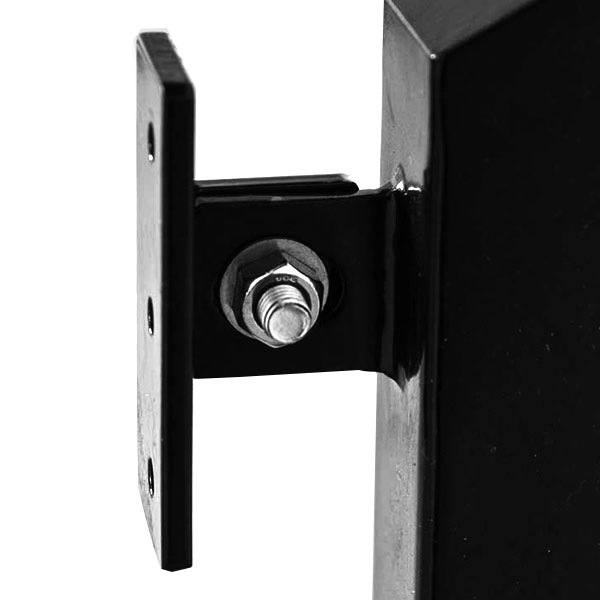

          ④ 持出金具付き柱固定

          壁面がある場合に持出金具で横方向へ柱を固定するタイプ。金具とボルトナットで接続できるタイプもあります。

          アイアン斜め手すり,フェンス,取付施工
          ⑤ 耳金具付き柱固定(側面)

          階段などのサラサ桁など、横面に固定するタイプ。

          アイアン斜め手すり,フェンス,取付施工

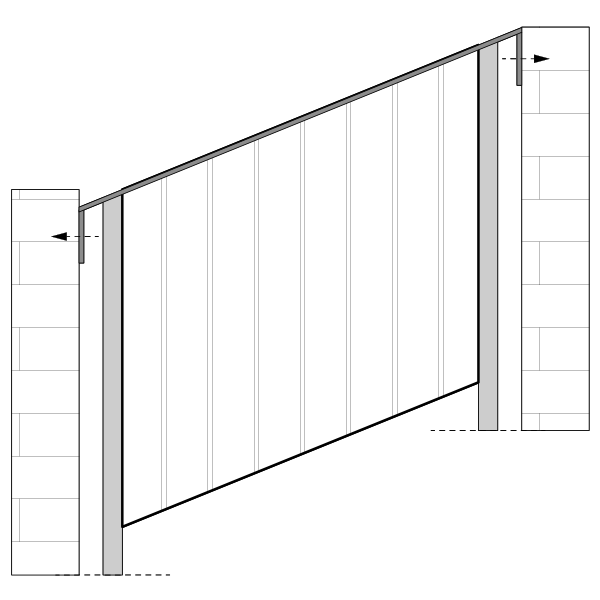

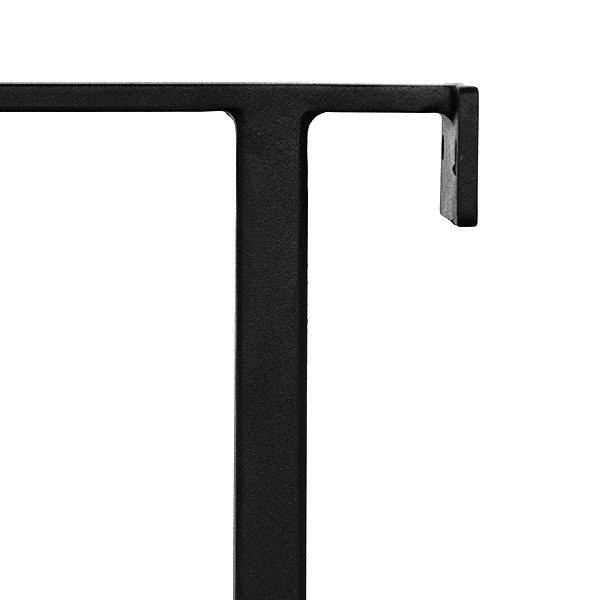

          ⑥ 上枠固定

          上枠やハンドレールを延長して横面に固定するタイプ。他の固定と併用し補助として使用されることが多い。

           柱無し

          アイアン斜め手すり,フェンス,取付施工

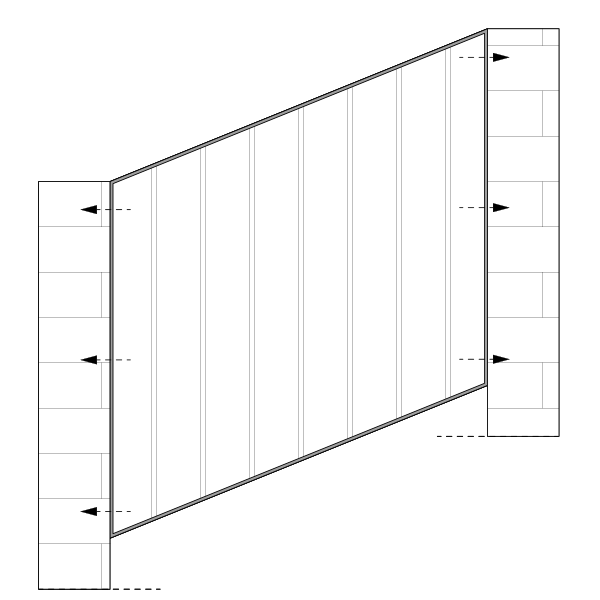

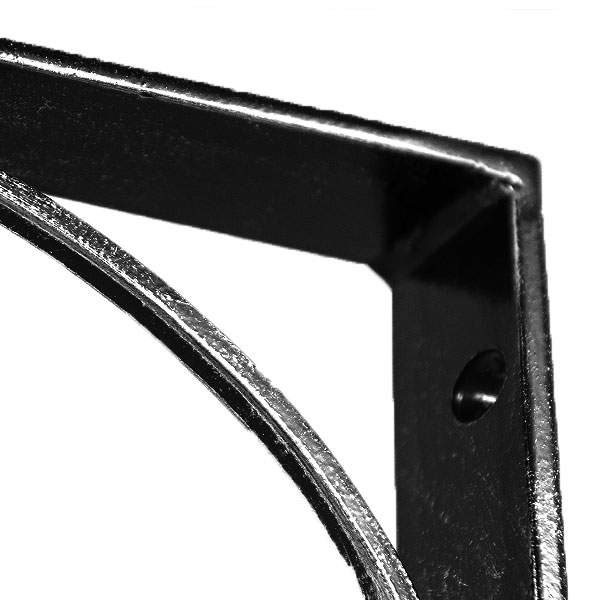

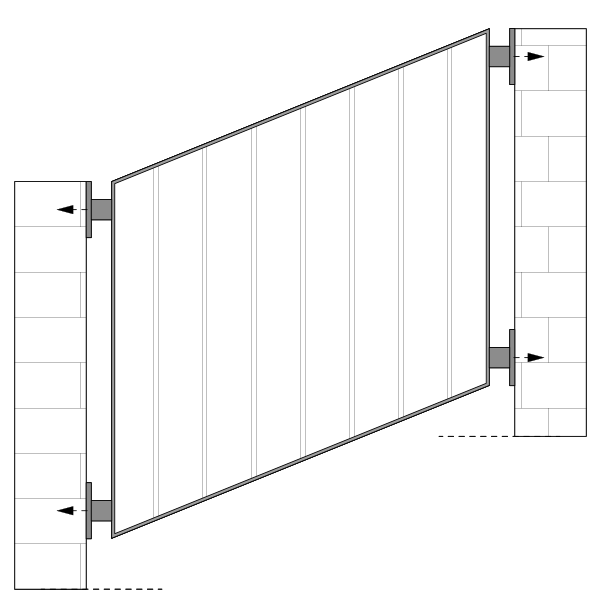

          ⑦ 枠ビス固定(横)

          枠にビス穴加工がしてあり壁面がある場合に横方向へ固定するタイプ。

          アイアン斜め手すり,フェンス,取付施工
          ⑧ 耳金具ビス固定(横)

          耳金具が付いていて壁面がある場合に横方向へ固定するタイプ。

          アイアン斜め手すり,フェンス,取付施工
          ⑨ 枠ビス固定(横)

          壁面がある場合に持出金具で横方向へ固定するタイプ。金具とボルトナットで接続できるタイプもあります。

          かね折れ階段・周り(回り)階段・折り返し階段

          長い階段またはスロープの部分にフェンスを設置する場合、途中で90度(かね折れ階段)もしくは180度回転させる形状があります。

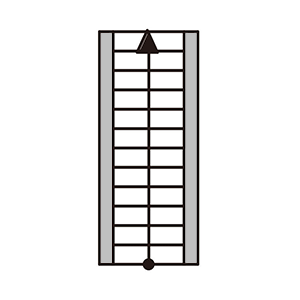

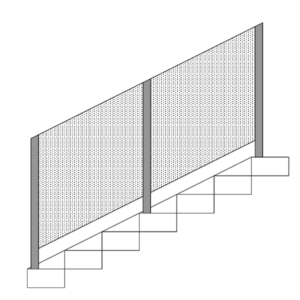

          直階段

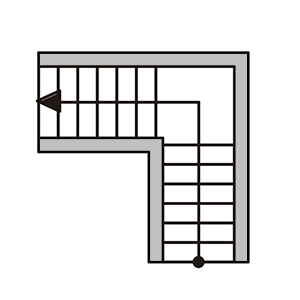

          かね折れ階段

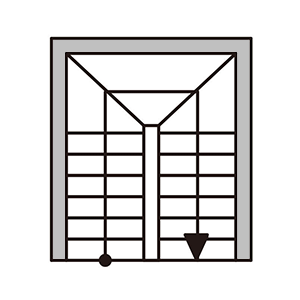

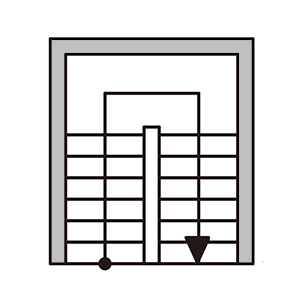

          折り返し階段
          回り階段

          階段フェンスの寸法

          収まり寸法と施工方法が決まれば寸法図を作成する事ができます。

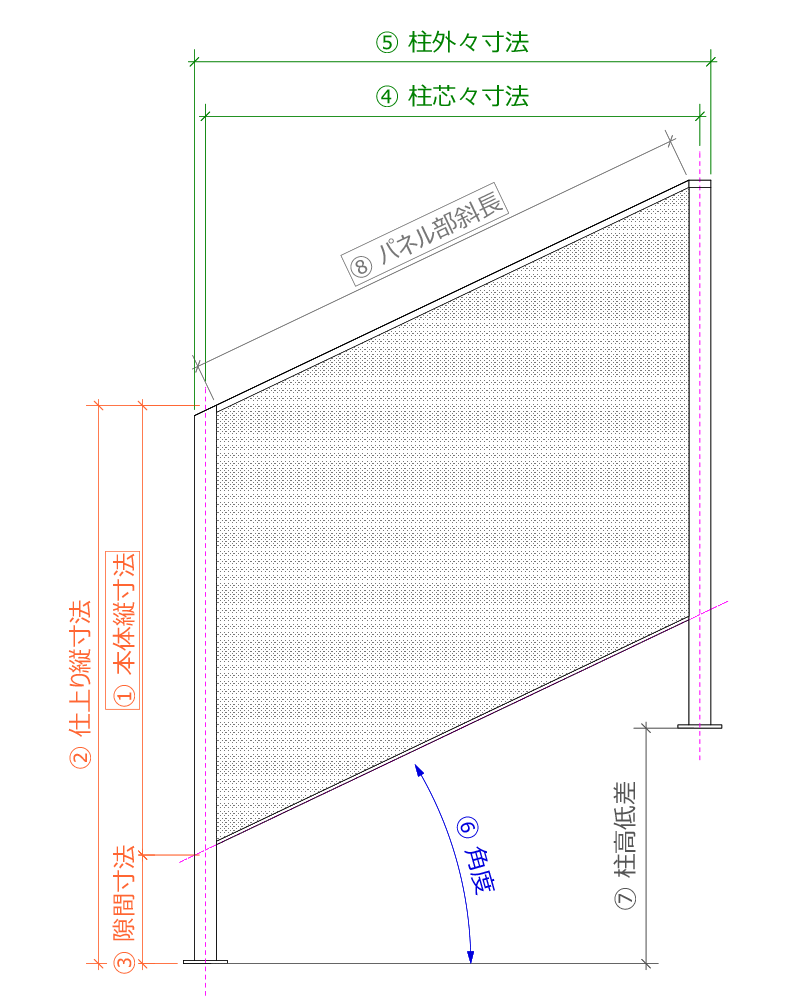

            斜めパネル|柱ー柱

            ———————————-

            縦寸法(H)

            ① 本体縦寸法: 「フェンス自体」の縦寸法

            ② 仕上り縦寸法: 設置時の一番高い所の寸法

            ③ 隙間寸法: 角度により通常100-200mm程度

            ———————————-

            横寸法(W)

            ④ 柱芯々寸法: *階段図から計算可

            ⑤ 柱外々寸法: *階段図から計算可

            ———————————-

            角度

            ⑥ 角度: *階段図から計算可

            ———————————-

            その他

            ⑦ 柱高低差: 自動で計算されます。

            ⑧ パネル部斜長: 自動で計算されます。

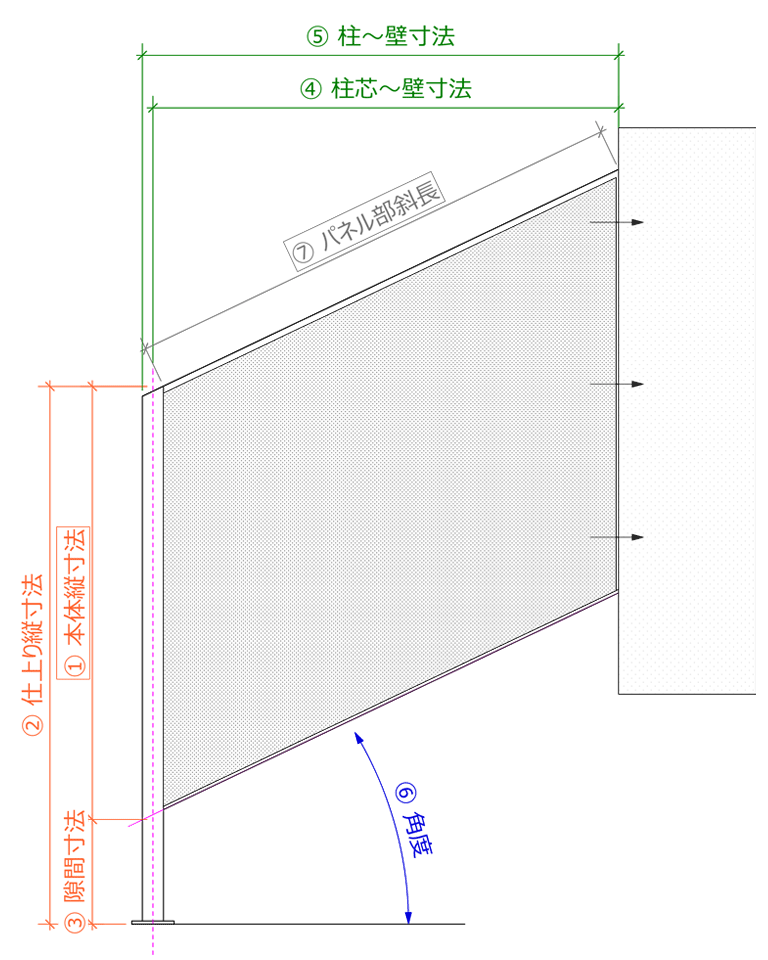

              斜めパネル|柱ー壁

              ———————————-

              縦寸法(H)

              ① 本体縦寸法: 「フェンス自体」の縦寸法

              ② 仕上り縦寸法: 設置時の一番高い所の寸法

              ③ 隙間寸法: 角度により通常100-200mm程度

              ———————————-

              横寸法(W)

              ④ 柱芯~壁寸法: *階段図から計算可

              ⑤ 柱外~壁寸法: *階段段図から計算可

              ———————————-

              角度

              ⑥ 角度: *階段図から計算可

              ———————————-

              その他

              ⑦ パネル部斜長: 自動で計算されます。

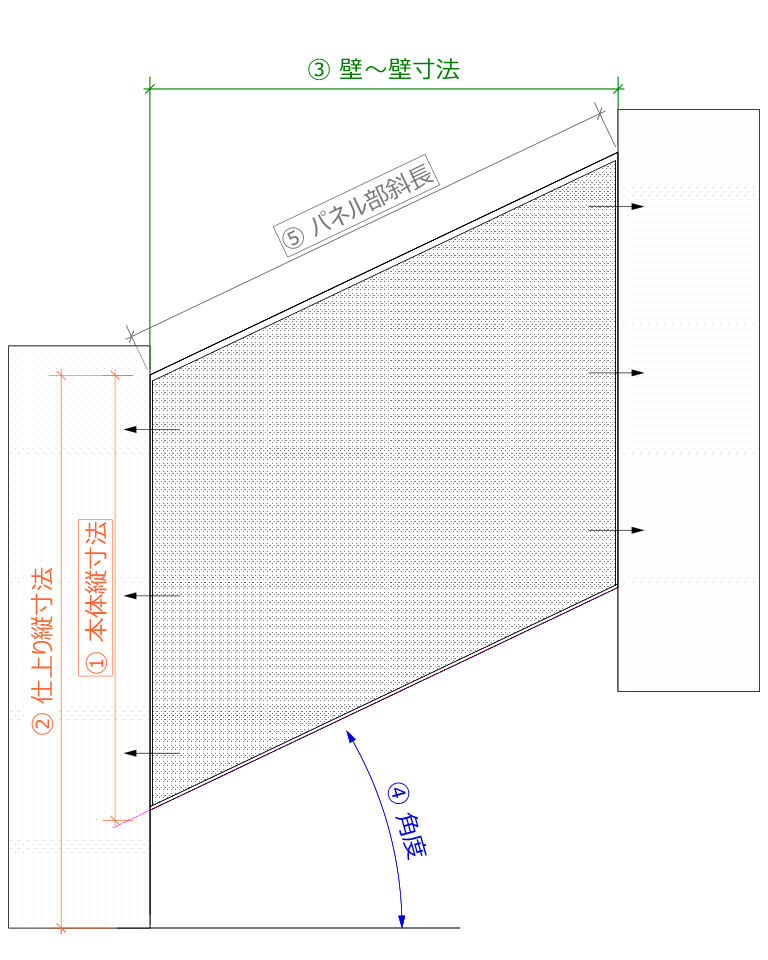

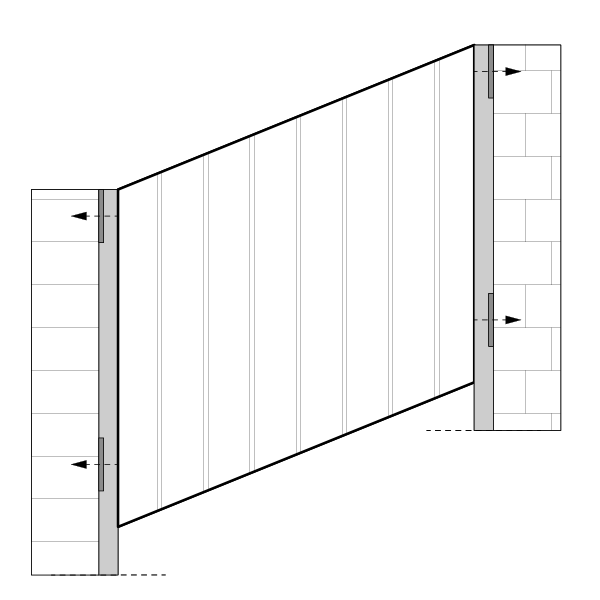

                斜めパネル|壁ー壁(はめ込み)

                ———————————-

                縦寸法(H)

                ① 本体縦寸法: 「フェンス自体」の縦寸法

                ② 仕上り縦寸法: 設置時の一番高い所の寸法

                ———————————-

                横寸法(W)

                ③ 壁~壁寸法: *階段図から計算可

                ———————————-

                角度

                ④ 角度: *階段図から計算可

                ———————————-

                その他

                ⑤ パネル部斜長: 自動で計算されます。

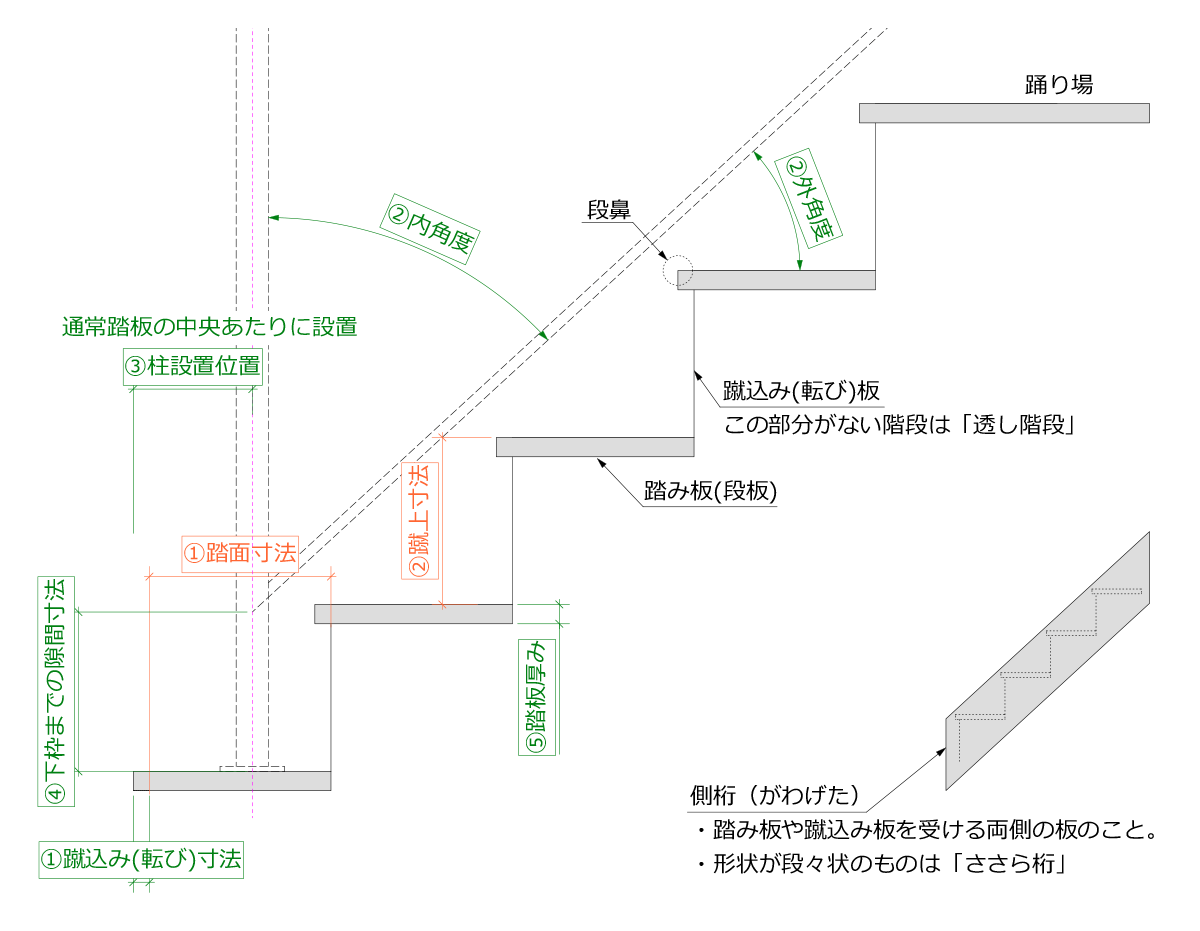

                   階段部の寸法図

                  ◆階段部の図面製作に必要な情報

                  ① 踏み面寸法: 段鼻部、蹴込みは含まない

                  ② 蹴上寸法

                  ③ 段数

                  ◆その他の情報(さらに詳しい図面)

                  ① 蹴込み(転び)寸法: 段鼻部、蹴込みは含みません。

                  ② 内角度又は外角度: 通常階段角度と同じです。

                  ③ 柱の設置位 指定ない場合はこちらから最適な提案します。

                  ④ 下枠までの隙間寸法 指定ない場合はこちらから最適な提案します。

                  ⑤ 踏板厚み

                    ↓CADプログラムで寸法図を制作する様子

                      現場図面な情報を頂けると、最適な寸法や施工方法など、ご提案させていただきます。

                      ④ 手すり部素材(上枠)

                        ロートアイアン,ロートアルミ,手すり,手摺部,ハンドレール

                        標準はFB|プレーンの40x8mmです。

                        デザイン性の高い柄入りFBや手触りのよいハンドレール素材などから選択いただけます。(下枠は上部より少し小さめにすることで立体感が出るため30mm幅を標準としております。)

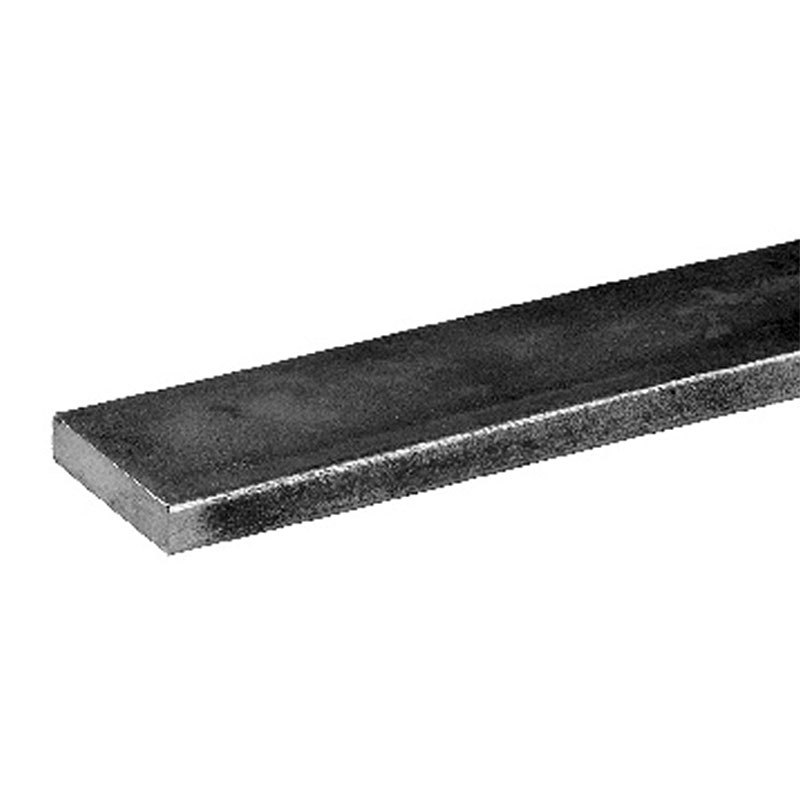

                        FB(平板)材

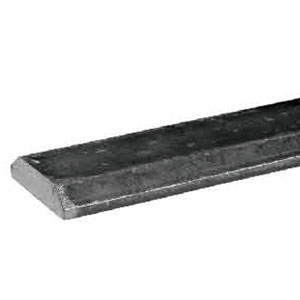

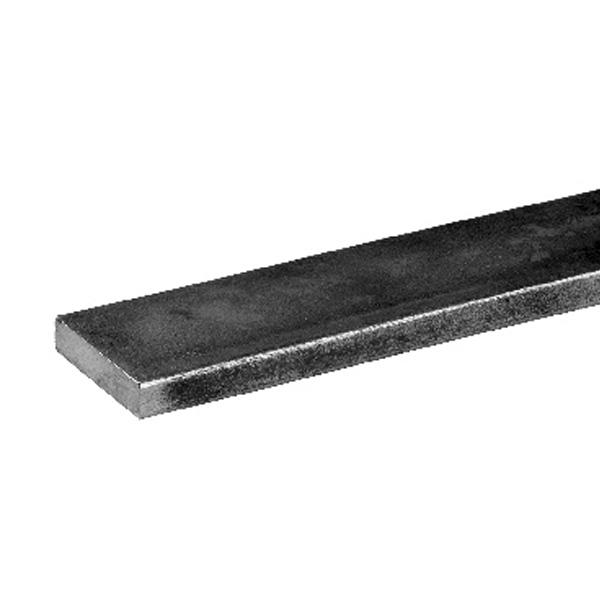

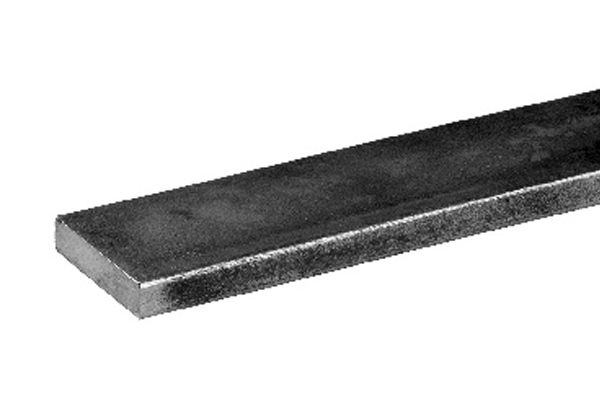

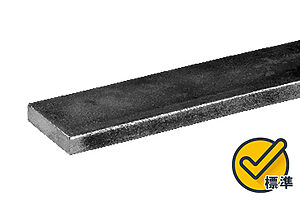

                        FB|プレーン

                        幅:40,50,60mm
                        厚:8mm

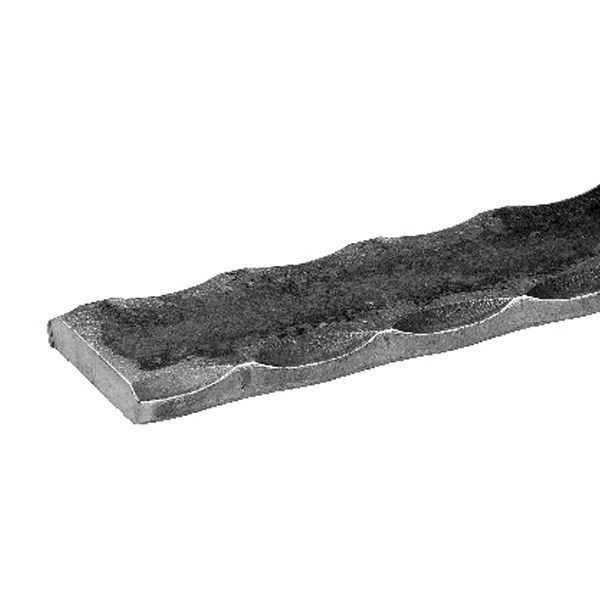

                        FB|角槌目

                        幅:40,50,60mm
                        厚:8mm

                        FB|片面さざ波模様**

                        幅:40,50,60mm
                        厚:8mm

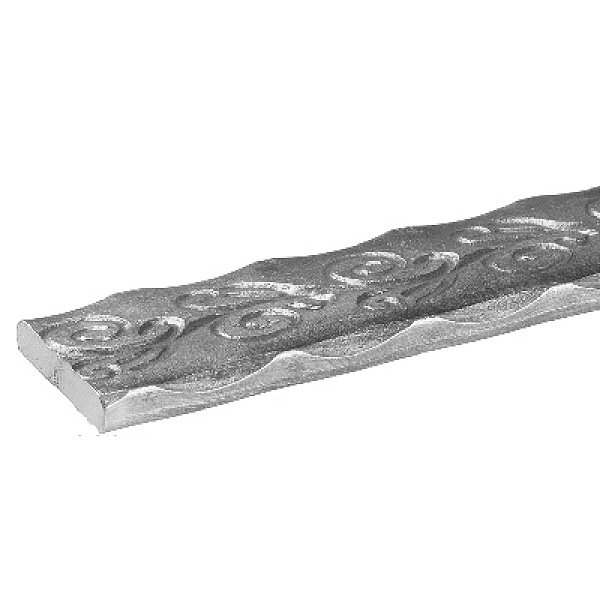

                        FB|片面唐草模様**

                        幅:40,50,60mm
                        厚:8mm

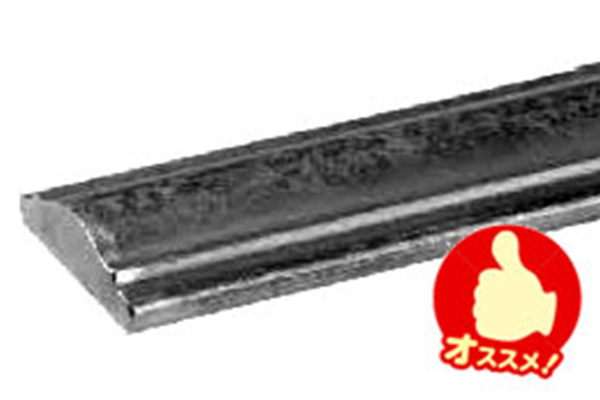

                        ハンドレール(手摺)材

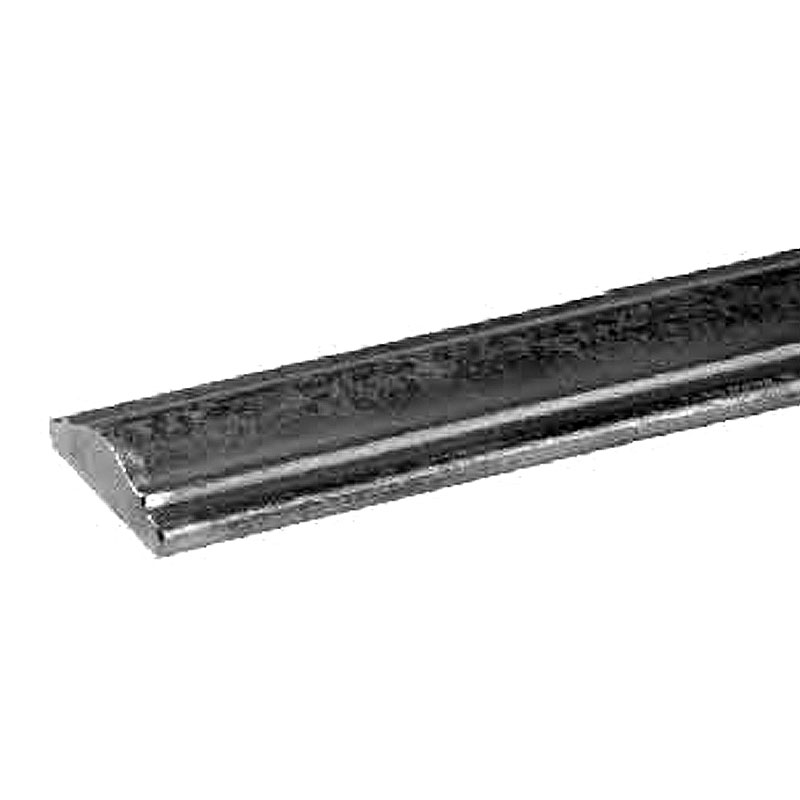

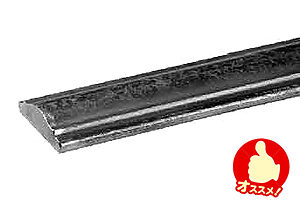

                        スタンダード

                        幅:48mm
                        厚:14mm

                        台形**

                        幅:57mm
                        厚:16mm

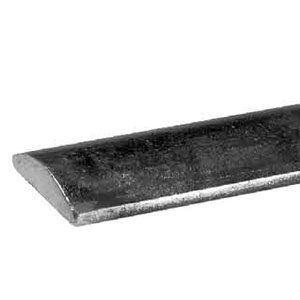

                        半円*

                        幅:40mm
                        厚:10mm

                        パイプ材

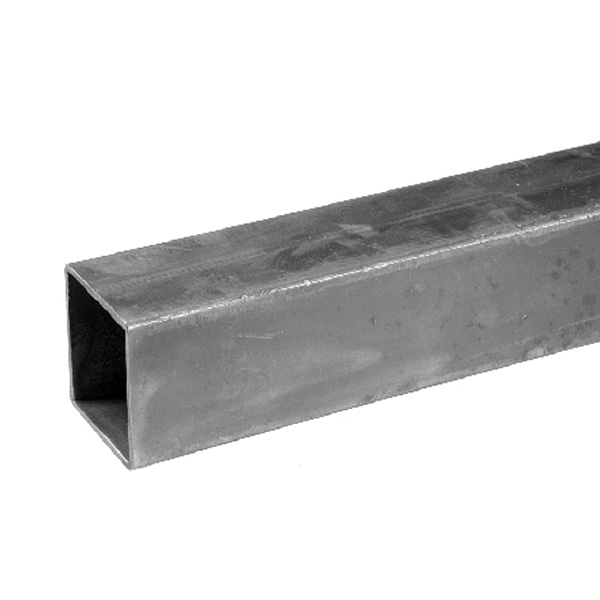

                        □角パイプ|プレーン

                        幅:40,50,60mm
                        厚:10,20,30,40mm

                        アイアンパイプ材

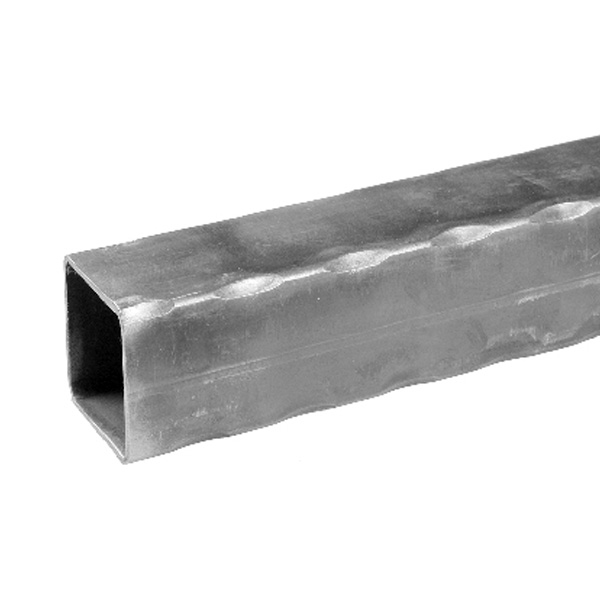

                        □角パイプ|ラフエッジ

                        幅:40,50,60mm
                        厚:10,20,30,40mm

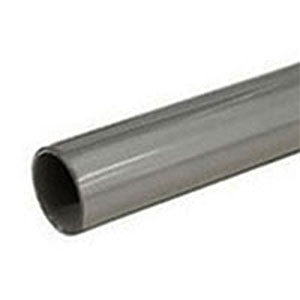

                        〇丸パイプ|プレーン/h5>

                        直径:40,50,80mm

                        上枠と柱の関係について
                          アイアン斜め手すり,フェンス,取付施工

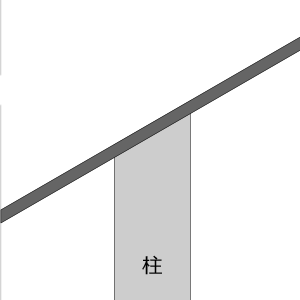

                          オーバー・ザ・ポスト

                          上枠が柱の上を手すりが通るタイプでインテリアフェンスによく見られるタイプです。手すりタイプなど連続した形状なのですっきとした仕上がりにする場合におススメです。

                          アイアン斜め手すり,フェンス,取付施工

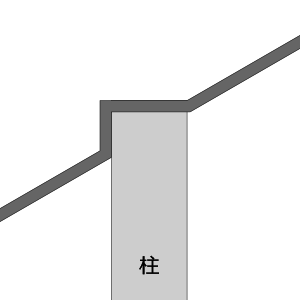

                          オーバー・ザ・ポスト(特殊)

                          上枠が柱の上を手すりが通るタイプで高低差がある場合に柱に沿って枠を這わせる形状のタイプです。

                          アイアン斜め手すり,フェンス,取付施工

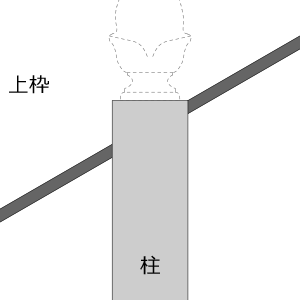

                          ポスト・トゥ・ポスト

                          上枠が柱と柱の間を手すりが通るタイプでエクステリアフェンスや高低差のあるフェンスによく見られるタイプです。柱を強調したりギボシをつける場合におススメです。

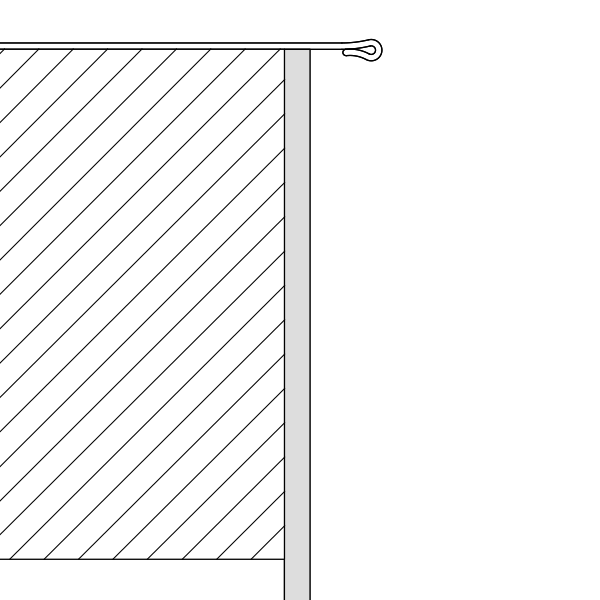

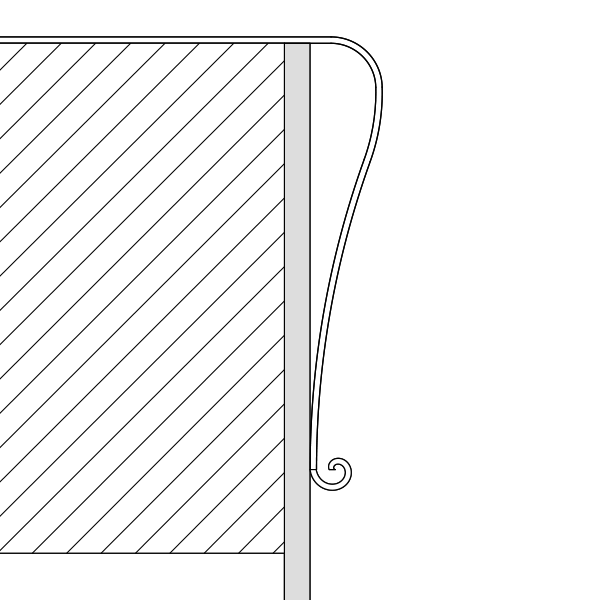

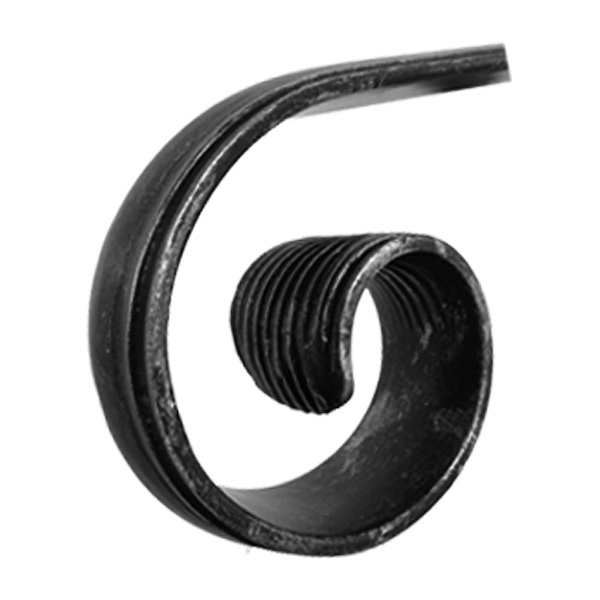

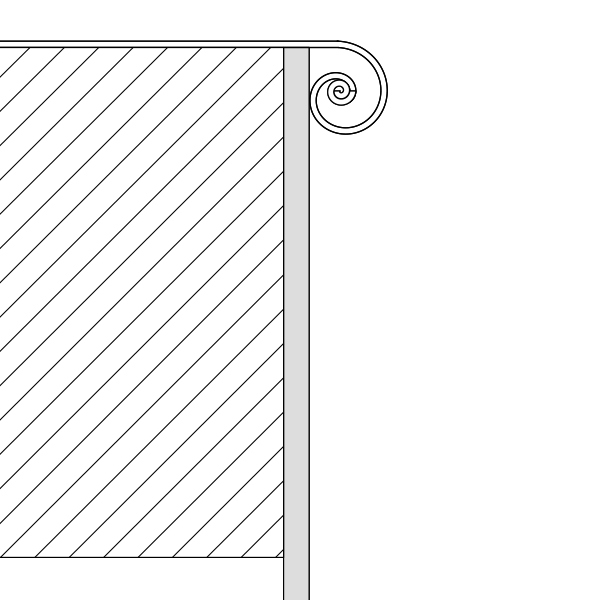

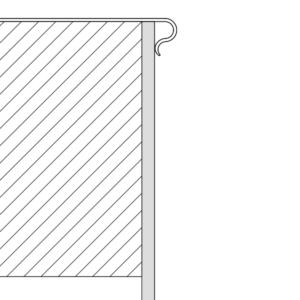

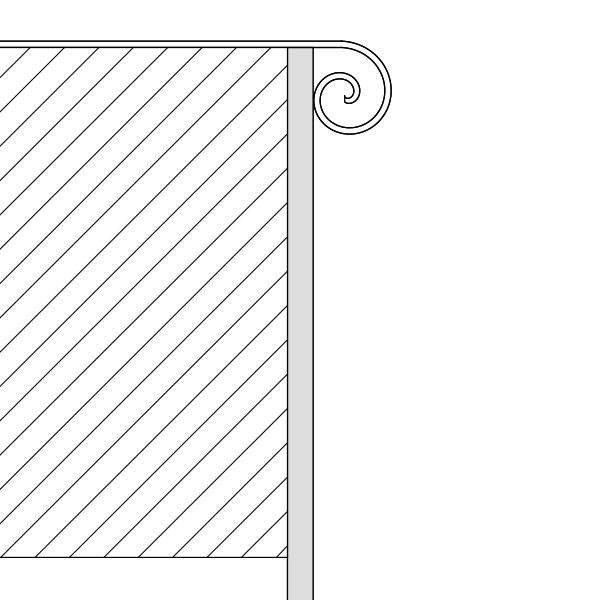

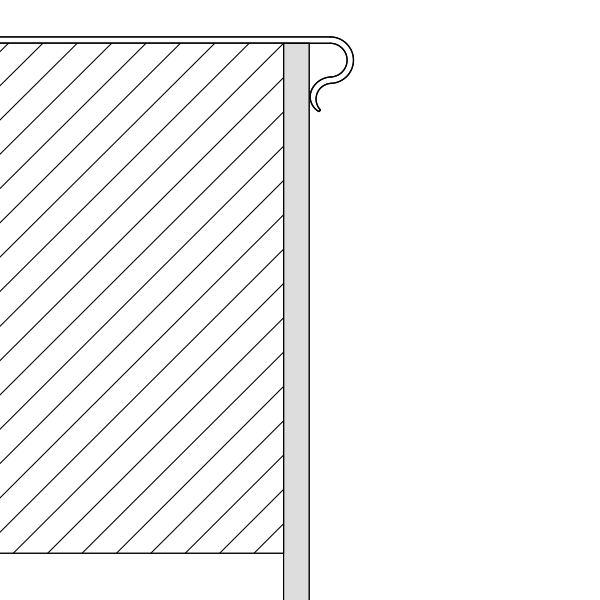

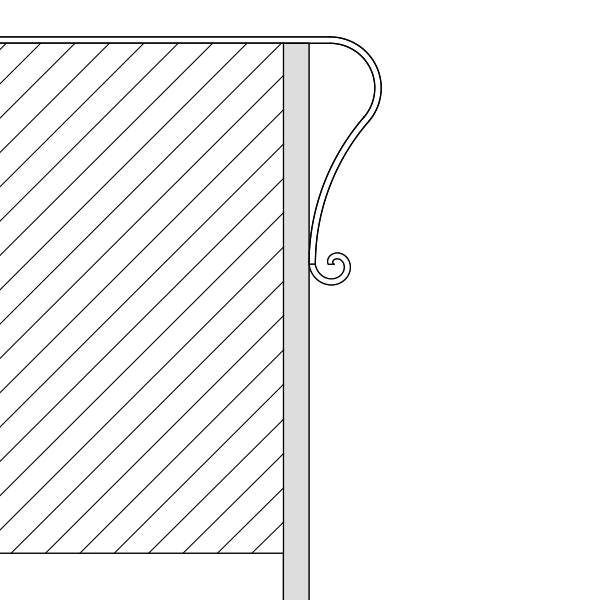

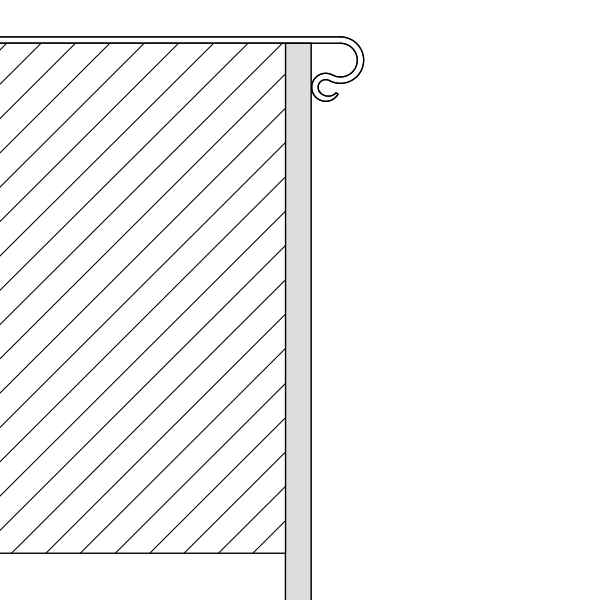

                          ⑤ レールエンド形状

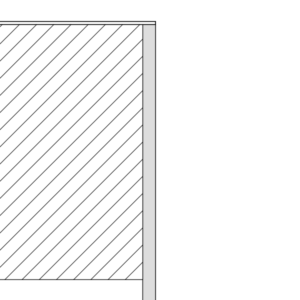

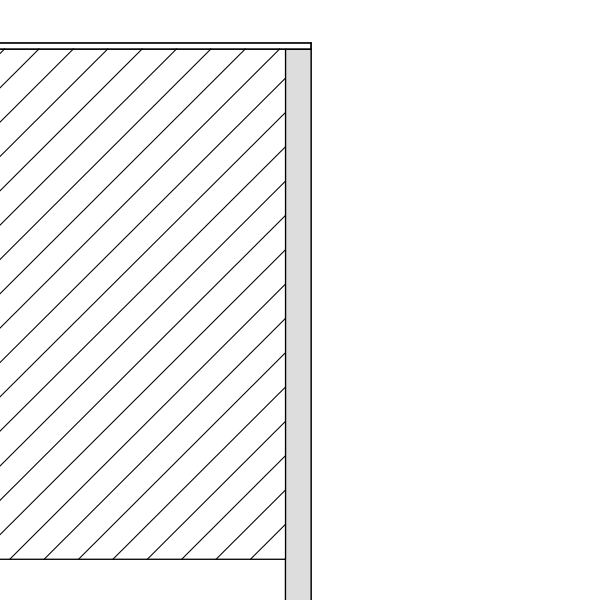

                            レールエンド|無し
                            無し

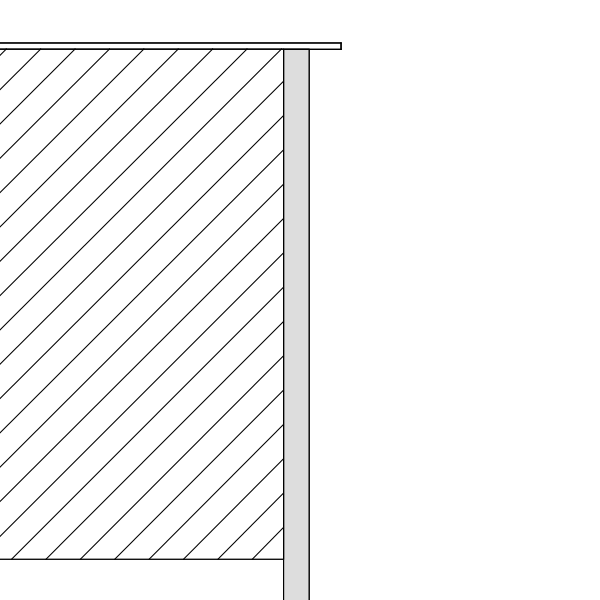

                            オーバーハング
                            折り返し
                            外巻き|短・弱巻き
                            外巻き|短
                            外巻き|中
                            外巻き|長
                            内巻き|短
                            内巻き|短・強巻き

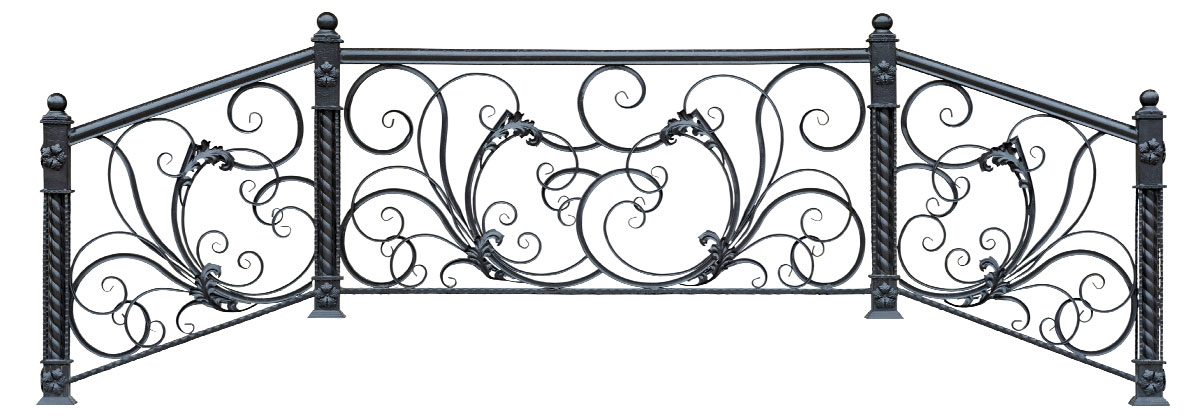

                            ◇ オリジナルデザイン

                            階段手すり,レールエンド

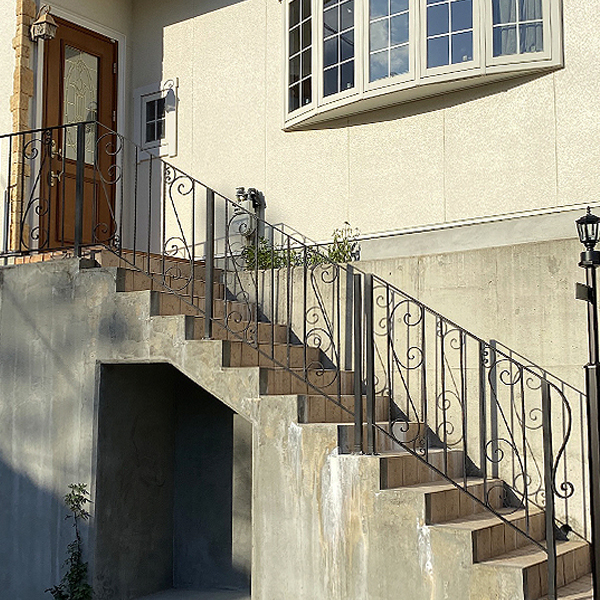

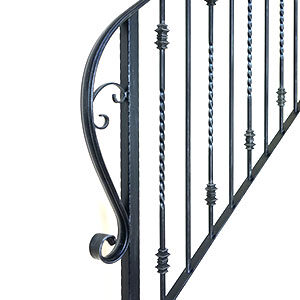

                            #2519 階段手すり
                            階段手すり,レールエンド

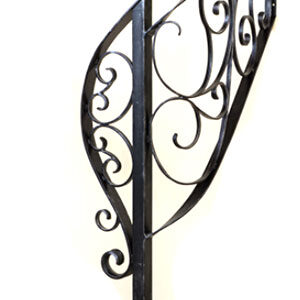

                            #2744 階段手すり

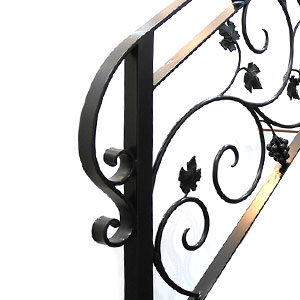

                            #3705 階段手すり

                            ⑥ パネル部分のデザインを決める

                                ご希望デザインを寸法に合わせて入れます。
                                ⇒ ご注文流れ「STEP④」

                                 ☆ デザインを選ぶ方法

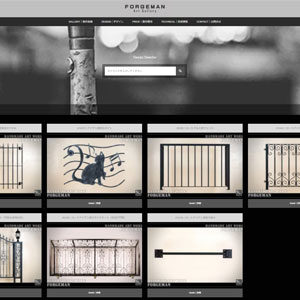

                                過去の作品例から選ぶ

                                弊社が手掛けた過去の作品例から気に入ったデザインを選択。
                                ⇒フェンス作品例はこちら
                                ⇒スロープフェンス作品例はこちら

                                世界中の写真から選ぶ

                                世界中の美しいデザインを参考にデザイン化。
                                ⇒世界のフェンスデザイン

                                持込み画像など

                                ネットや雑誌などで見つけた写真などを参考にデザイン化。

                                手書きのデザイン

                                ラフスケッチ程度でもCAD図面に落として図面化が可能です。

                                CADデータ入稿

                                データでデザインを入稿しそのまま図面化する事が出来ます。

                                ↓CADプログラムでデザイン化する様子

                                  ⑦ 追加パーツオプション

                                    おススメオプションのご提案

                                    こだわりのオーダーメイド製作をより素敵に仕上げるためのアイディアがたくさんあります。

                                    ロートアイアン,ロートアルミ,ぎぼし

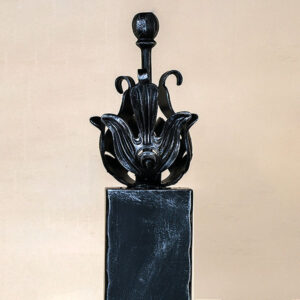

                                    柱上装飾

                                    ぎぼしなど柱上に設置するデコレーション。
                                    ⇒柱上装飾パーツ

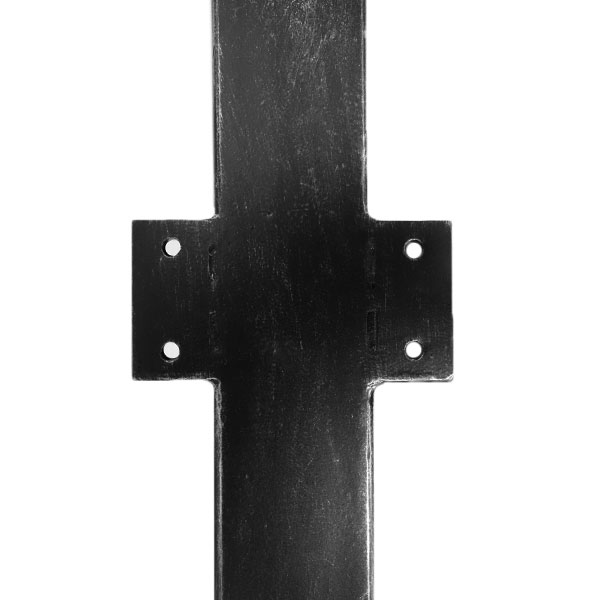

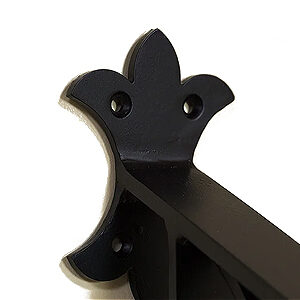

                                    デザイン固定金具

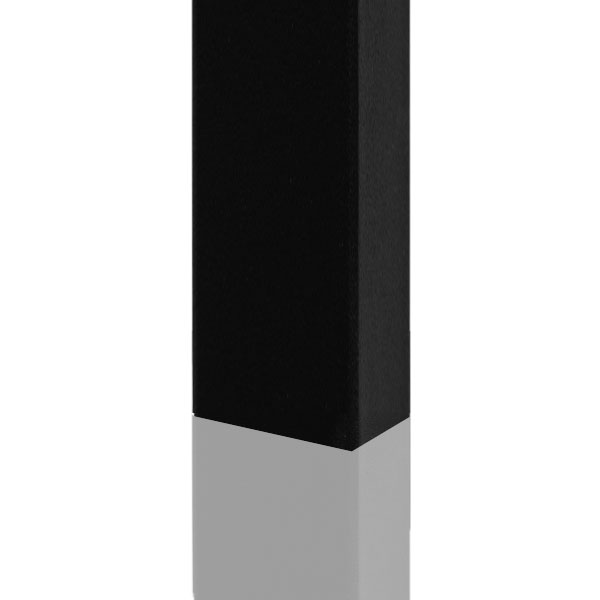

                                    柱カバー

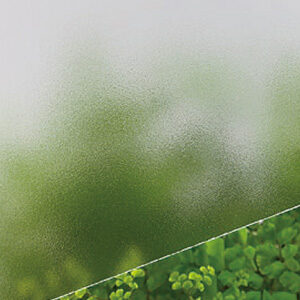

                                    目隠しポリカ板

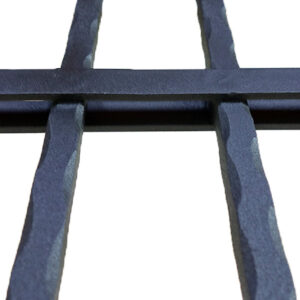

                                    2重枠構造
                                    ロートアイアン
                                    立体型柱
                                    リベット

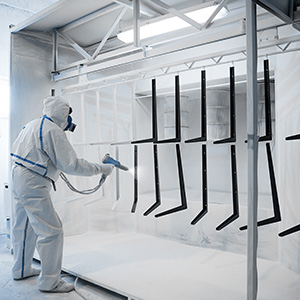

                                    ⑧ フィニッシュカラーを選ぶ

                                      世界トップクラスの品質「日本ペイント」のアクリル塗料使用

                                       アクリル塗料は超耐久性でありながら高弾性を持つので防水にも優れています。低温でじっくりと焼付け塗装をするため、塗料の食い付きが高く剥がれにくいため綺麗な状態が長年継続します。一般的にはカンタンな定期メンテナンスで15年ほどは目立った色落ちなどはありません。

                                        ⑨ スロープフェンス・斜め手すり図面の完成!

                                            最終見積りを確認して正式発注、又はキャンセルが出来ます。
                                            ⇒ ご注文流れ「STEP⑤」「STEP⑥」

                                            完成した図面を元に最終お見積りをお知らせ致します。ここまではキャンセル全額返金が可能です。お取引き条件が合えば「正式発注」を頂き製作開始となります。

                                            ⑩ 正式発注後に製作開始!

                                                図面通りにパーツの製作を開始いたします。
                                                ⇒ ご注文流れ「STEP⑦」

                                                あとは素晴らしい商品が完成するのを頼みに待つだけです。途中経過の報告や検品の模様などご確認いただけます。

                                                ◆ FAQ|スロープフェンス・斜め手摺

                                                ⇒総合FAQページ

                                                • どんな色が可能ですか?

                                                  通常取扱いの色はブラックやオフホワイトをはじめエイジング加工をしたシルバーブラックやゴールドブラック、アンティークブロンズ、アンティークブロンズなどからご希望のカラー選択が可能です。また日本塗料工業会の色番号指定によりどのような色も表現可能です。またお客様で塗装される場合は下地処理した状態でお届けすることも可能です。

                                                  ⇒カラーについてもっと詳しく

                                                • 商品保障はありますか?

                                                  はい、初期不良はすぐに引き取り修正または再製作での対応となります。その後も持込メンテナンスは無料で行っております。商品は不備の無い様に技術スタッフが細かく検品し傷などが付かないように梱包されてからお客様へお届けしております。

                                                  ⇒商品保証についてもっと詳しく

                                                • どんなデザインが可能ですか?

                                                  基本的に図面化が可能であればどんなデザインでも表現が可能です。弊社のデザイン以外でも持ち込み、手書きのイラスト、雑誌の雑誌の写真などなんでもOK。ただしアルミの場合は既製の装飾鋳物の種類が限られているためアイアンよりご選択の幅が多少狭くなります。

                                                  ⇒デザインに関してもっと詳しくはこちら

                                                • 一般的な格子間隔は?

                                                  100~120mmとなります。格子間隔が狭くなる場合、価格帯が上がる可能性がございます。

                                                • 詳細がきまってなくても見積り可能ですか??

                                                  はい、分かっている情報をお送り頂ければ概算見積りをお送りできます。何度でも無料でお見積り致します。

                                                • 製作可能な最大サイズは?

                                                  海外でのパーツ制作となるためコンテナサイズ内となりH2300mm x W5500mmが最大サイズとなります。ただし分割加工(設置時に付属金具で接合)などの特殊構造によってもっと大きな商品製作も可能です。

                                                • 柱を埋め込んで施工する場合、埋め込みサイズは?

                                                  サイズや扉重量により通常500~600mm(小型軽量の場合は300~400mm)ほど埋め込んで頂くのが一般的となります。

                                                • 階段フェンスの一般的な高さは?

                                                  室内フェンスだとFLから800~1000mmが一般的です。

                                                • 室内フェンスの一般的な取り付け方法は?

                                                  台座付き柱を使用して下方向にビス止め固定、はめ込みの場合はフェンス枠のビス穴で壁固定などがございます。

                                                • 設置場所の一部が40度ほど折れ曲がってるのですが、角度はつけれますか?

                                                  フェンス・階段の角度加工可能です。ご指定頂いた角度で製作致します。

                                                • 長い階段などで大きい場合は?

                                                  分割加工(設置時に付属金具で接合)でお届けが可能です。

                                                • 木製手摺りを使用できる?

                                                  はい、木製手摺り材が取り付け出来るような状態でお届けすることが可能なので現場で合わせて木製手摺り加工設置下さい。また弊社でご用意することも可能です。ご相談下さい。

                                                • スターティングポストってなに?

                                                  スターティングポスト階段手摺のスタート部分を立体的な柱の事で螺旋階段などによく見られます。

                                                • FLってなに?蹴上・踏み板ってなに?

                                                  FL:フロアライン(床の天端)を表します。

                                                  蹴上:階段の段の高さのことです。

                                                  踏み板:階段の足を乗せる板の面、またはその奥行きのことです。

                                                • 設置用の金具の指定可能ですか?

                                                  はい、金具の形状やビス穴サイズ・位置等ご指定可能です。強度的に難しい場合はこちらから代替のご提案致します。

                                                • 柱の台座サイズは?サイズ指定やビス穴の径の指定できますか?

                                                  一般的に80~100mmとなります。サイズやビス穴径の指定可能です。
