◆ 引き戸門扉とは

門(もん、かど)とは、外構の一種で敷地と外部を区切る塀や垣に通行のために開けられた出入口のことで、塀などが無い場合でも内外の通用口にも設けられます。ここではレールを使用した引き戸門扉(スライドゲート)のオーダーメイドに関する技術情報を説明いたします。⇒蝶番式のスイング門扉はこちらをご覧ください。

◇ こんな方はご相談下さい!

  • 『世界でひとつのオリジナル』をこだわりながら作りたい。
  • 工場製品ではなく『ハンドメイド』で味のあるモノが良い。
  • 高額で手が出せないけど価格を抑える方法を相談したい。
  • 余計な費用を抑えてワンランク上の商品を格安で購入したい。

◆ 引戸門扉・スライドゲート|特注オーダーメイド製作

広い開口のメインゲートや空間への入り口として戸車や吊り滑車を使用したスライドゲート(引き戸門扉)の特注オーダーメイド製作。素材はロートアイアン、ロートアルミから選択出来てデザインも自由度高くご希望サイズでの製作が出来ます。把手施錠システムなど組合せ自由にこだわり世界でひとつだけのオリジナルを作りましょう。

⇒蝶番式の開き門扉はこちらをご覧ください。

◇アイアン又はアルミ素材から選択

    ロートアイアンは加工しやすい重厚感あふれる素材「鉄」を使った「鍛鉄」と呼ばれるものです。ロートアルミは見た目はほぼアイアンと同じで鉄のマイナス点である錆びのリスクと重量の問題を減らした比較的新しい技術の素材です。

      ◇引き戸門扉の開き方向(外側から見て)

        ロートアイアン,ロートアルミ,引き戸門扉

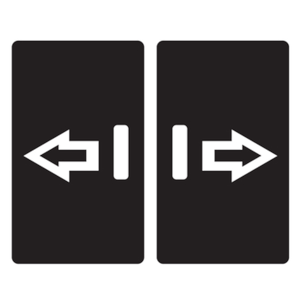

        両引き
        ロートアイアン,ロートアルミ,引き戸門扉

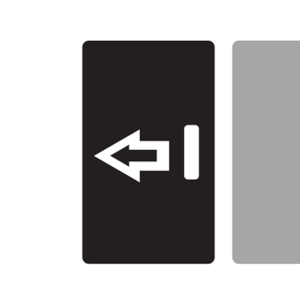

        片引き|Lタイプ
        ロートアイアン,ロートアルミ,引き戸門扉

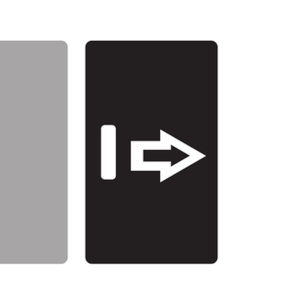

        片引き|Rタイプ

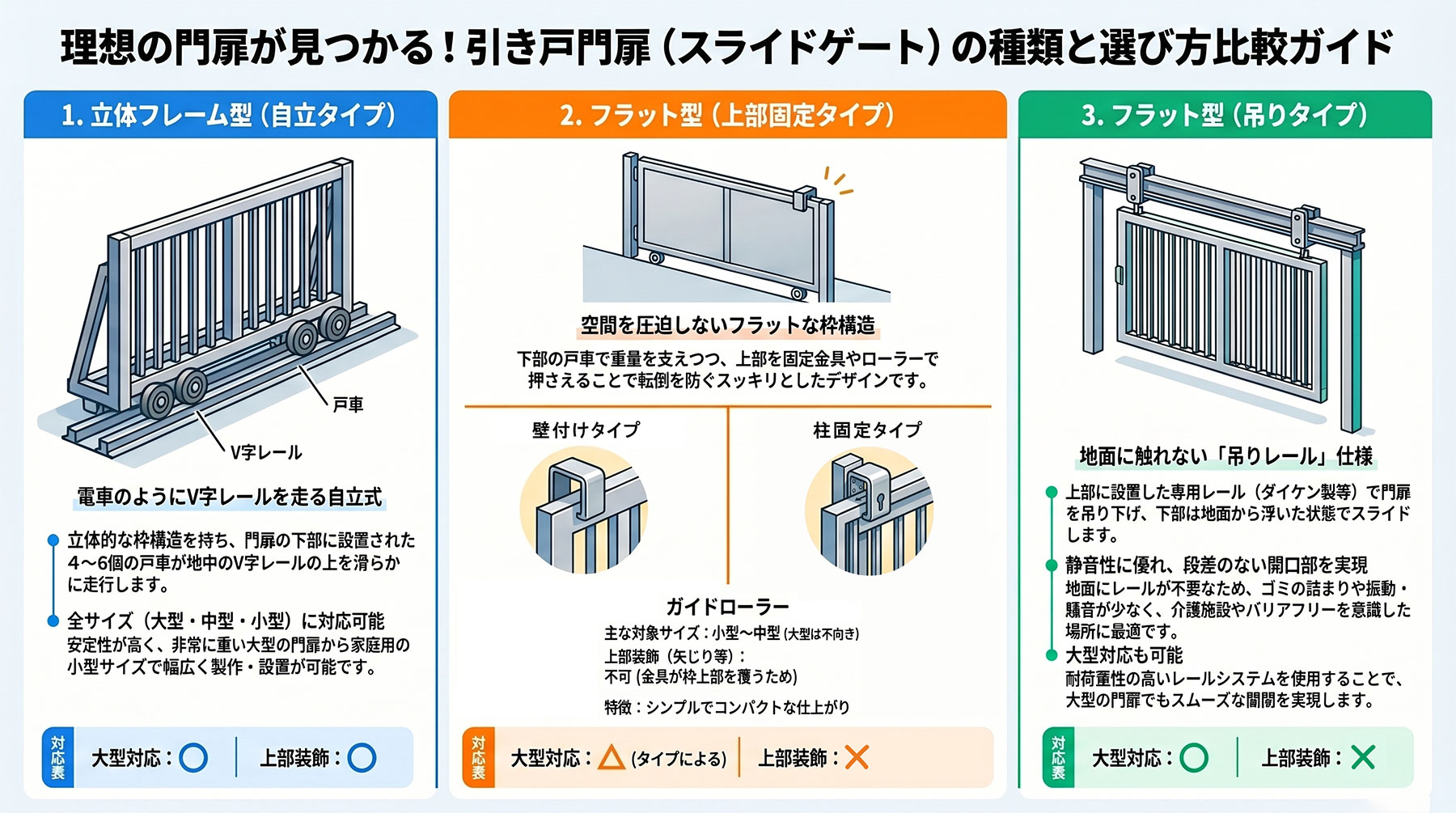

        ◇引き戸門扉の種類

          アイアン引き戸門扉
          戸車|立体型
          アイアン引き戸門扉
          戸車|フラット型

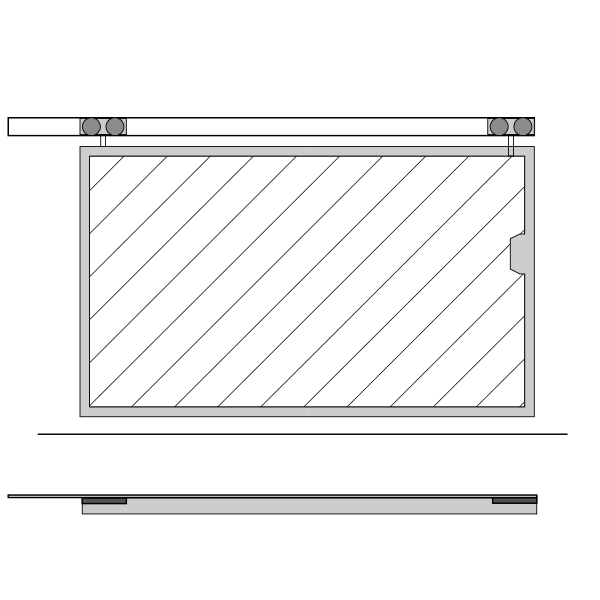

          吊り戸|フラット型

          ◇戸車を使用した引き戸門扉

            アイアン引き戸門扉
            戸車|立体型

            立体的な枠を使用した自立タイプの引き戸門扉で下に戸車が付いてレール上をスイング開閉するタイプです。通常戸車は扉一枚に付き4箇所ついており、扉重量によって6箇所以上設置します。

            ・立体フレーム自立タイプ
            ・大型〇、中型〇、小型〇

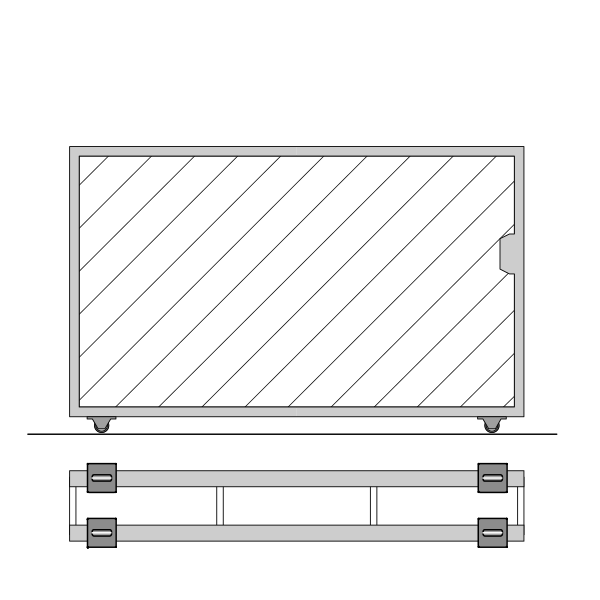

            アイアン引き戸門扉
            戸車|フラット型

            引き戸門扉で枠を挟み込んで固定すし、下に戸車が付いてレール上をスイング開閉するタイプです。通常戸車は扉一枚に付き2箇所ついており、扉の長さによって3箇所以上設置します。

            ・シングルフレーム挟込みタイプ
            ・大型△、中型〇、小型〇

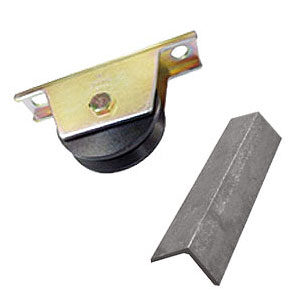

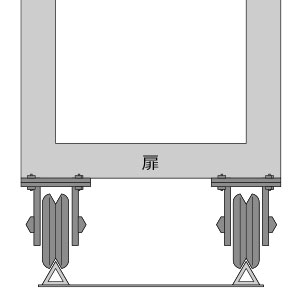

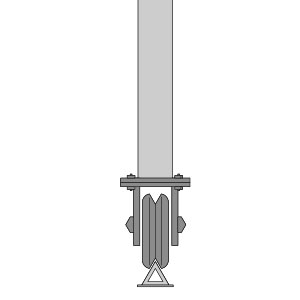

             戸車とV字レール仕様

            戸車を門扉の下側に設置し、V型レールでスムースに開閉するタイプの引き戸門扉です。通常V型レールは地中に埋め込んで施工し、必要に応じて輪止めや分割加工をすることが可能です。

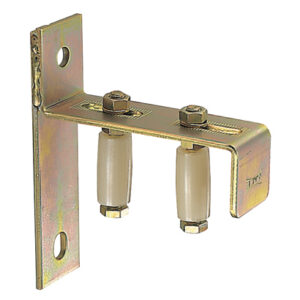

            ヨコヅナ製のガイドローラー付き金具を使用したタイプです。シンプルでコンパクトな金具は小型~中型門扉に最適です。枠上部を覆うようにで固定するため矢じりなどの枠上に装飾を付けることは出来ません。

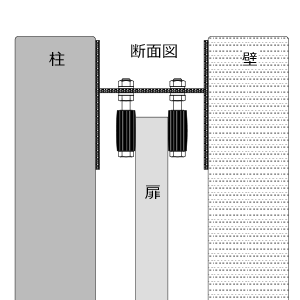

            柱&金具壁固定

            ・フラット型
            ・大型△、中型〇、小型〇
            ・枠上装飾NG

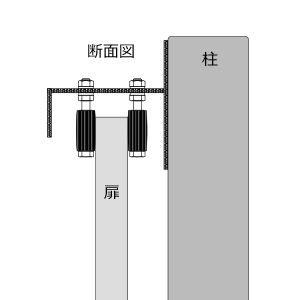

            金具付き柱

            ・フラット型
            ・大型✖、中型△、小型〇
            ・枠上装飾NG

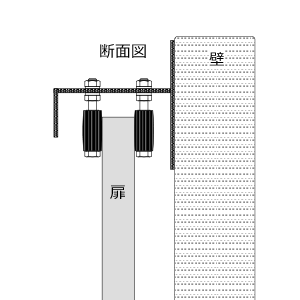

            金具壁固定

            ・フラット型
            ・大型✖、中型△、小型〇
            ・枠上装飾NG

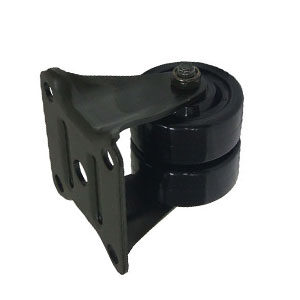

            ハンマーキャスター製のローラーを使用したタイプです。堅牢なので大型門扉に最適です。横から支えるので枠上の装飾にも対応可能です。

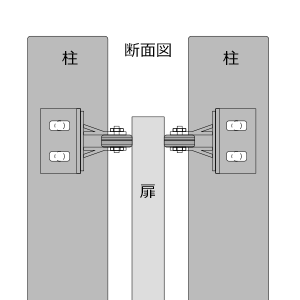

            柱挟み込み

            ・フラット型
            ・大型〇、中型〇、小型〇
            ・枠上装飾OK

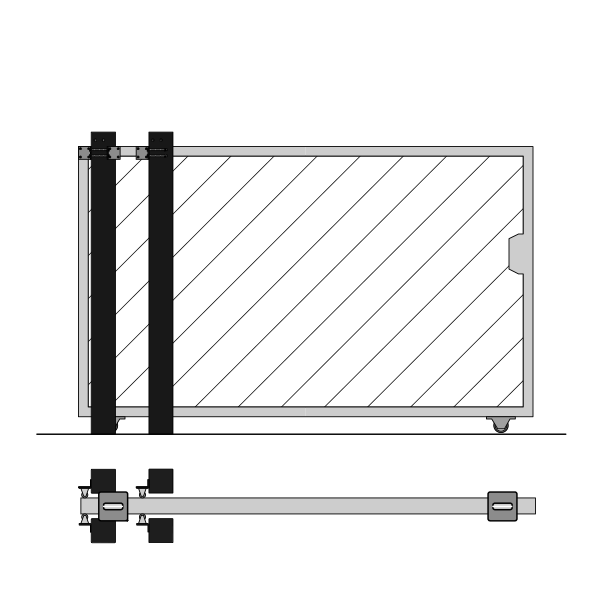

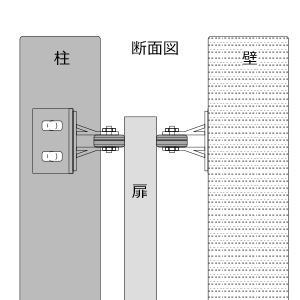

            柱&壁挟み込み

            ・フラット型
            ・大型〇、中型〇、小型〇
            ・枠上装飾OK

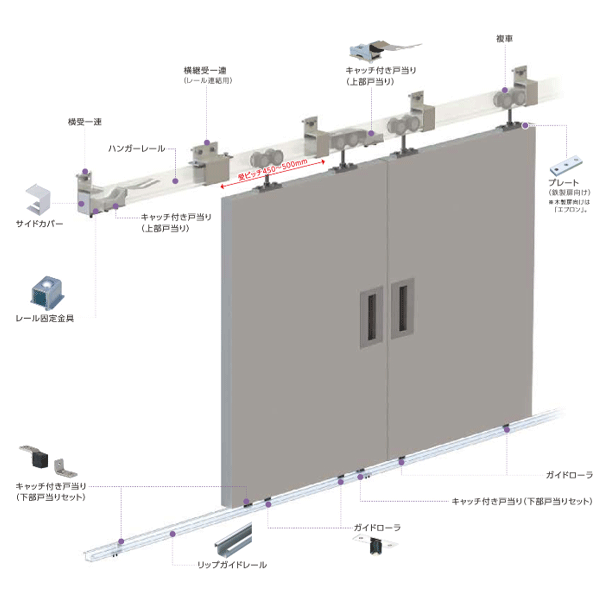

             吊りレール仕様

            上部に吊りレールを固定し滑車で吊った扉をスライド開閉するタイプです。ダイケンのドアハンガーシステムを使用。

            ◇門扉の寸法

              クリックで拡大

               戸車仕様

              縦寸法(H)

              ① 本体縦寸法: デザイン部を含めた「扉自体」の縦寸法

              ② 仕上り縦寸法 GLから門扉の一番高い所までの全体寸法

              ③ GL隙間寸法: 戸車使用時105mm

              横寸法(W)

              ① 開口部寸法: 現場開口部の寸法

              ② 有効開口寸法: 開き時の有効開口寸法(把手等ある場合は150mm程度狭くなります)

                  クリックで拡大

                   吊り仕様

                  縦寸法(H)

                  ① 本体縦寸法: デザイン部を含めた「扉自体」の縦寸法

                  ② 仕上り縦寸法: GLから門扉の一番高い所までの全体寸法

                  ③ 隙間寸法:フロアとの隙間でガイド使用時11mm

                  ④ 金具寸法:本体より上に出る金具の寸法112mm

                  横寸法(W)

                  ① 扉本体横寸法:扉本体の横寸法

                      現場図面な情報を頂けると、最適な寸法や施工方法など、ご提案させていただきます。

                      ◇取っ手回りの仕様

                         施錠システム

                        用途に応じて施錠システムを組み込みます。

                        鍵無し

                        コスパ◎

                        施錠システム不要な場合

                        シンプル錠

                        雰囲気◎

                        閂や掛け金等簡易な施錠システム

                        アナログ錠

                        使いやすさ◎

                        一般的な鍵を利用した施錠システム

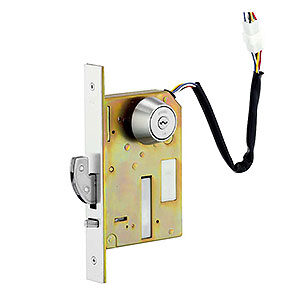

                        調整可能型|メーカー品

                        遠隔での施開錠◎

                        電気制御可能な施錠システム

                         把手・空錠

                        開閉に便利な把手(取っ手)の組込み。

                        ロートアイアン,ロートアルミ
                        無し

                        コスパ◎

                        固定把手|横型

                        雰囲気◎

                        固定把手|縦型

                        雰囲気◎

                         ボックス形状

                        施錠システムや取っ手の取付など必要に応じて取っ手回りにボックス加工(*印オプション価格)

                        枠一体型
                        スクエア
                        台形
                        チェロ**
                        ドアプレート装飾 オプション

                        ドアプレート,アイアン門扉
                        フィッシュテール
                        ドアプレート,アイアン門扉
                        リーフ
                        ロートアイアン門扉ドアプレート
                        琥珀
                        自由なデザイン
                        自由設計

                        ◇門扉デザイン

                        寸法や仕様が決まりましたら使用素材を選定しながらデザインを入れていきます。

                          ↓CADプログラムでデザイン化する様子

                             ☆デザインを選ぶ方法

                            過去の作品例から選ぶ

                            弊社が手掛けた過去の作品例から気に入ったデザインを選択。
                            ⇒門扉作品例はこちら

                            世界中の写真から選ぶ

                            世界中の美しいデザインを参考にデザイン化。
                            ⇒世界の門扉デザイン

                            ロートアイアン画像
                            持込み画像など

                            ネットや雑誌などで見つけた写真などを参考にデザイン化。

                            手書きのデザイン

                            ラフスケッチ程度でもCAD図面に落として図面化が可能です。

                            CADデータ入稿

                            データでデザインを入稿しそのまま図面化する事が出来ます。

                            ◇ アップグレードのご提案

                            「せっかくのオーダーメイドだから、もっとこだわりたい!」

                            そんな方に、デザイン性と機能性をさらに上げるご提案です。

                            柱上装飾
                            詳しく見る
                            ドアプレート,アイアン門扉
                            ドアプレート
                            落し棒
                            目隠しポリカ板

                            ⑧ フィニッシュカラーを選ぶ

                              世界トップクラスの品質「日本ペイント」のアクリル塗料使用

                              アクリル塗料は超耐久性でありながら高弾性を持つので防水にも優れています。低温でじっくりと焼付け塗装をするため、塗料の食い付きが高く剥がれにくいため綺麗な状態が長年継続します。一般的にはカンタンな定期メンテナンスで15年ほどは目立った色落ちなどはありません。

                                ◆ FAQ|引き戸門扉・スライドゲート

                                ⇒総合FAQページ

                                • どんな色が可能ですか?

                                  通常取扱いの色はブラックやオフホワイトをはじめエイジング加工をしたシルバーブラックやゴールドブラック、アンティークブロンズ、アンティークブロンズなどからご希望のカラー選択が可能です。また日本塗料工業会の色番号指定によりどのような色も表現可能です。またお客様で塗装される場合は下地処理した状態でお届けすることも可能です。

                                  ⇒カラーについてもっと詳しく

                                • 商品保障はありますか?

                                  はい、初期不良はすぐに引き取り修正または再製作での対応となります。その後も持込メンテナンスは無料で行っております。商品は不備の無い様に技術スタッフが細かく検品し傷などが付かないように梱包されてからお客様へお届けしております。

                                  ⇒商品保証についてもっと詳しく

                                • どんなデザインが可能ですか?

                                  基本的に図面化が可能であればどんなデザインでも表現が可能です。弊社のデザイン以外でも持ち込み、手書きのイラスト、雑誌の雑誌の写真などなんでもOK。ただしアルミの場合は既製の装飾鋳物の種類が限られているためアイアンよりご選択の幅が多少狭くなります。

                                  ⇒デザインに関してもっと詳しくはこちら

                                • 一般的な格子間隔は?

                                  100~120mmとなります。格子間隔が狭くなる場合、価格帯が上がる可能性がございます。

                                • 詳細がきまってなくても見積り可能ですか??

                                  はい、分かっている情報をお送り頂ければ概算見積りをお送りできます。何度でも無料でお見積り致します。

                                • 片開き門扉のデザインで両開き門扉の製作可能ですか?

                                  はい、可能です。ご希望サイズに合わせてデザイン提案致します。また他の種類のデザインに関しても門扉に転用したり手書きなどからもデザイン致します。

                                • 扉重量は何キロくらいありますか?

                                  サイズとデザイン、使用素材(アイアン/アルミ)によって異なります。アイアンはアルミより2.5倍ほど重くなります。

                                  例)価格帯『C』デザイン、扉寸法H160cm x W80cmの場合

                                  アイアン製:約20kg
                                  アルミ製:約12kg

                                • 製作可能な最大サイズは?

                                  海外でのパーツ制作となるためコンテナサイズ内となりH2300mm x W5500mmが最大サイズとなります。ただし分割加工(設置時に付属金具で接合)などの特殊構造によってもっと大きな商品製作も可能です。

                                • 施錠不要ですが、鍵はつけないといけませんか?

                                  空錠のみ、施錠無しも可能です。固定取っ手などの場合は開き止めに掛け金や閂をつけることが可能です。

                                • 取っ手の高さはどの位ですか?

                                  国内ではご利用者の身長に合わせ、800-1200mm程度の高さが一般的です。室内ドアに比べ玄関ドアなどは少し高めの場合が多いです。弊社ではデザインバランスを見てボックス位置をGLから1000mmを基準にしておりますがご要望に合わせご指定可能です。

                                  格安販売

                                  ボックスサイズH280mmの場合(通常のアナログ錠タイプなど)

                                  門扉取っ手位置,ロートアイアン

                                  ボックスサイズH370mmの場合(電気錠タイプなど)

                                  門扉取っ手位置,ロートアイアン

                                • 柱にインターフォンを設置したいが可能でしょうか?

                                  はい、 ご希望のインターフォンが設置できるよう加工可能です。
                                  持ち込みの場合は実物を弊社組立て工場にお送りいただく必要が御座います。組込テストしてお届けいたします。

                                • 鍵は何本付属ですか?合鍵は作れますか?

                                  基本3本です。合鍵の作成可能ですが特殊錠の場合は製作日数にお時間頂きます。

                                • 柱を埋め込んで施工する場合、埋め込みサイズは?

                                  サイズや扉重量により通常500~600mm(小型軽量の場合は300~400mm)ほど埋め込んで頂くのが一般的となります。

                                • 設置場所の一部が40度ほど折れ曲がってるのですが、角度はつけれますか?

                                  フェンス・階段の角度加工可能です。ご指定頂いた角度で製作致します。

                                • 設置用の金具の指定可能ですか?

                                  はい、金具の形状やビス穴サイズ・位置等ご指定可能です。強度的に難しい場合はこちらから代替のご提案致します。

                                • 柱の台座サイズは?サイズ指定やビス穴の径の指定できますか?

                                  一般的に80~100mmとなります。サイズやビス穴径の指定可能です。
