「門扉用電気錠・電子錠｜遠隔操作・自動施錠が可能な施錠システム」
最先端の電気錠・電子錠システムは、アイアンやアルミの門扉に適した安全で便利な施錠方法を提供します。セキュリティ強化とアクセス制御を両立させた最新技術を詳しく解説します。
◆電気錠・電子錠システムの基本概要と導入のメリット

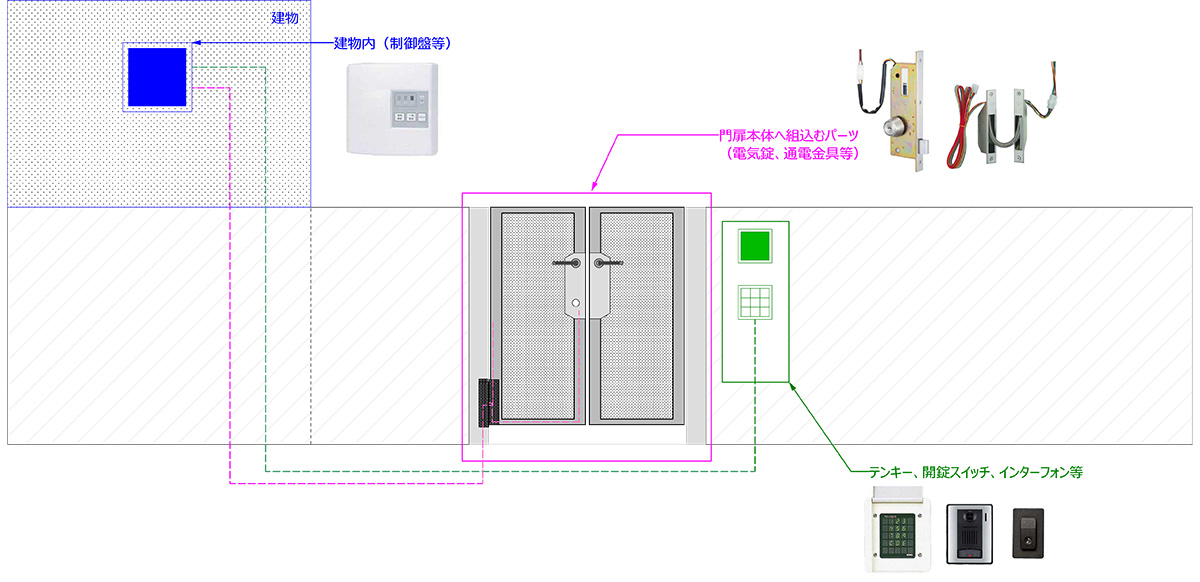

図は一般的な電気錠システムです。電気錠とは電気で動作する錠前の事で、通常は子鍵(合鍵)やサムターン(つまみ)を回して施解錠しますが、電気的に動かすものを電気錠と呼び、基本的に電気錠本体・制御部・操作部必要で、ボタンを押すだけで離れた場所から施錠・解錠が出来ます。
◇ 電気錠・電子錠とは？その仕組みと特徴
電気錠・電子錠は、リモート操作や自動施錠が可能な最新技術を採用した施錠システムは、鍵を物理的に操作する必要がなく、セキュリティを向上させるだけでなく、使い勝手も大幅に改善します。
制御盤や開錠スイッチなどから遠隔で施錠・解錠が可能
門が閉まると、自動で施錠ロックされる仕組み
ピッキング対策のされた鍵システムで高い防犯効果を発揮
◇ アイアン・アルミ門扉に組み込むメリット
アイアンやアルミ製の門扉は、耐久性やデザイン性が高いだけでなく、電気錠・電子錠システムとの相性も良好です。素材の特性を活かした設置方法と、施錠システムの組み込みで、セキュリティを強化しつつもデザインを損なわずに取り付けが可能です。
アルミやアイアンの堅牢な素材により、外部からの破壊行為にも強い
デザインに溶け込むシームレスなインストールが可能
通常の鍵ではなく、リモートや自動でスムーズに施錠できる
◆電気錠・電子錠の主要メーカーとシステムの選び方
◇ 人気の電気錠・電子錠メーカーとその特徴
さまざまな電気錠・電子錠メーカーがあり、それぞれのシステムは特徴的な機能があります。最も信頼性が高く、利便性のあるメーカーとその代表的なシステムをご紹介します。
美和ロック社製
美和ロック株式会社（みわロック）は、国内で高い信頼を得る電気錠のリーダー、堅牢で耐久性に優れた製品を提供。東京都に本社を持ち国内シェア60％以上を誇る業界最大手のメーカーで世界約50カ国にて愛用されています。
・ 美和ロック｜電気錠
スイング式開き門扉用
ケース幅100ｍｍ以上
鍵3本付属
標準仕様（スイング）
スライド式引き戸門扉用
ケース幅120mm以上
鍵3本付属
標準仕様（スライド）

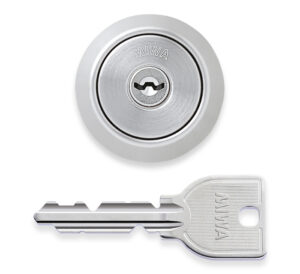

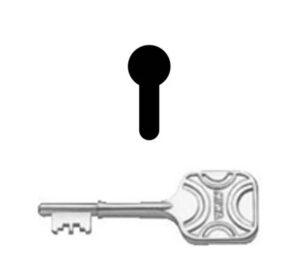

◇ MIWAロック｜代表的な鍵の種類
U9 |

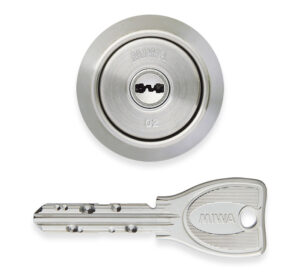

PR |
GLH | |
| DA | 〇（標準） | オプション | X |
| GLH | X | X | 〇（標準） |
| FG3-4 | 〇（標準） | オプション | X |
◇ MIWAロック｜シリンダーの種類
| *標準色はブラック |
両面シリンダー |
シリンダー/サムターン |
両面サムターン |
| DA | 〇（標準） | 〇 | 〇 |
| GLH | 〇（標準） | X | X |
| FG3-4 | 〇（標準） | 〇 | 〇 |

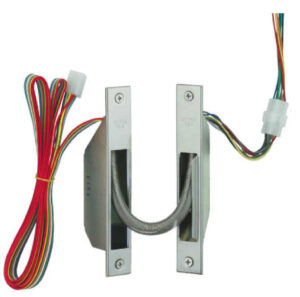

・美和ロック｜電気錠用通電金具
電気錠配線を扉側から柱へ繋げるための金具です。コードは側面から出すので目立ちにくいのと素材がSUS製で綺麗が長持なのが特徴です。
柱：60ｍｍ角以上
丁番側枠幅：60ｍｍ以上
標準仕様（スイング）
柱40ｍｍ以下又は柱無しの場合で、電気錠配線を外へ接続するための金具です。内開きの場合は通常、背面に設置します。素材は樹脂製。
柱：無し可
丁番側枠幅：40ｍｍ以上
・美和ロック｜電気錠用アクセサリ
接続された電気錠などを施錠・開錠等操作するインターフェイスです。
暗証番号で開錠することが出来るスイッチで使うたびにパネル上のテンキーの数字の位置が変わるテンキーです。TKU-002Cとセットで使用。
マジカルテンキーユニット等と組み合わせて操作盤に接続します。
各種リーダを接続してID照合を行います。（テンキーカードリーダ、非接触ICカードリーダ、指静脈認証リーダ対応）
カードとテンキー（暗証番号）の併用が可能なマルチ認証方式のリーダ。（カラー：ブラック/ホワイト）
非接触型のカードキーシステムで、電子ロックに対応し、かざすだけで施解錠が可能。高いセキュリティ性能を持ち、商業施設や住宅などでの利用できます。
PANASONIC社製
パナソニック株式会社（旧称、松下電器産業株式会社）は、日本に拠点を置く大手電機メーカー。エアコンや洗濯機などといった白物家電分野をはじめ、照明器具・配線器具などの住宅設備分野も手掛ける。
・ PANASONIC｜電気錠
スイング用
鍵3本付属
スイング用
鍵3本付属
両面シリンダー |
シリンダー/サムターン |
両面サムターン | |
| EK3740 | X | 〇（標準） | X |
| EK3712 | X | 〇（標準） | X |
・ PANASONIC｜電気錠用アクセサリ
チャイム用の押しボダンで開錠スイッチとして使用することが出来ます。美和ロック製電気錠とも互換性アリ。

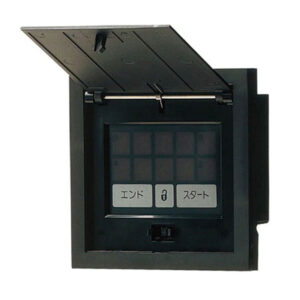

暗証番号で開錠することが出来るスイッチです。EJ6711Bとセットで使用。

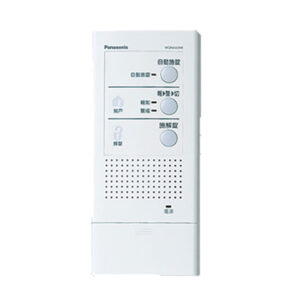

電気機器を効率的に制御できる高性能な制御盤で、電気錠１台制御できます。

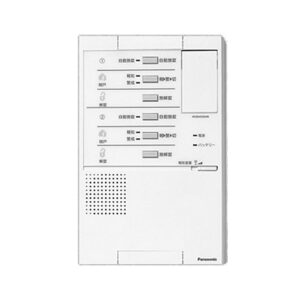

電気機器を効率的に制御できる高性能な制御盤で、電気錠２台制御できます。
◇GOAL（ゴール）
「世界水準の防犯力」ディンプルキーをはじめ、各種扉錠、電気錠、カードロック、ハンズフリーシステムなどを提供するメーカーです。
以下はGOAL製電気錠の品番に含まれるアルファベットの意味（型番に応じて変わることがあります）
- EM: 電気錠（Electric Motor Lock）を意味します。
- V: 9ピンコネクター仕様（通常のEMは6ピンコネクター）。
- EL: スイングドア（開き戸）用を示す場合が多い。
- M: モーター錠を指します（Motorized Lock）。
- S: 防滴仕様（防水設計が必要な環境用）。
- X: 特殊仕様や追加機能を持つモデルに使用されることがあります。
スイング用
鍵3本付属
・GOAL｜電気錠用通電金具
防滴仕様の本締型電気錠（モーター錠）で内蔵された電動モーターにより、デッドボルトを作動させ施解錠を行います。キーやサムターンでも操作可能で、停電時にも安全に使用可。また、扉の開閉状態を確認するためのリードスイッチが内蔵。
柱：60ｍｍ角以上
丁番側枠幅：60ｍｍ以上
◆電気錠・電子錠の導入方法と設置の流れ
◇ 電気錠・電子錠システムの配線図と設置手順
電気錠・電子錠の導入には、正確な配線作業が必要です。門扉と連動したシステムを構築するため、専門的な知識と技術が求められます。こちらでは、一般的な電気錠システムを導入する際の確認事項を解説します。
◇ 弊社で行う作業

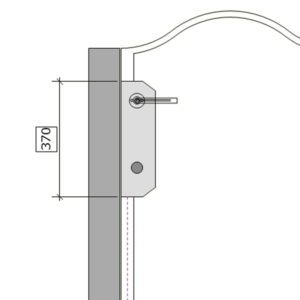

電気錠本体を取っ手ボックスに組込み作動確認。空錠と電気錠組込の場合、ボックスH370必要です。

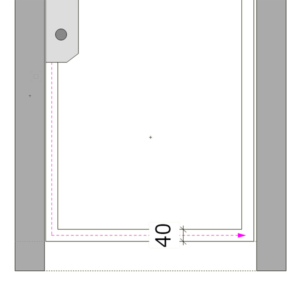

配線を門扉枠内に仕込む場合は40ｍｍ枠が必要です。
現場側の配線と接続する金具をインストール。本体からの接続ソケットの位置はGLより100㎜離した場所を推奨。地中も可
◇ お客様側で行う作業
システムが電気で動作するため、設置場所の電源の確保が必須。
本体にインストールされている電気錠システムとの接続。
電気錠等をコントロールする制御盤等との接続。
◇ システムに加えてさらに便利にする門扉用アクセサリ
電気錠システムには、さまざまなアクセサリが用意されています。例えば、ドアホンやセンサーとの連携によって、さらに高いセキュリティを実現することができます。
人が近づくとライトが点灯し、不審者を抑制
人が近づくとライトが点灯し、不審者を抑制

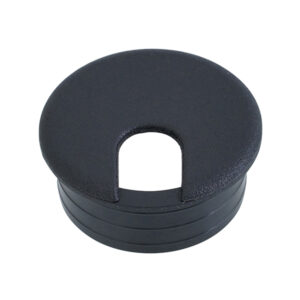

電気錠用配線を枠内等から外に出す穴を隠す配線キャップ。スガツネ工業製｜下穴38.5ｍｍ

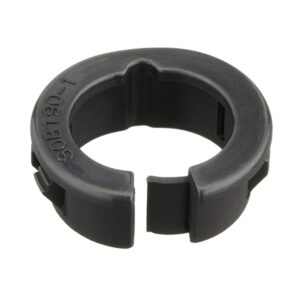

電気錠用配線を傷みにくくするオープンブッシュで通常の配線キャップが使えない細い枠用。タキゲン製｜下穴18ｍｍ
電気錠・電子錠システムは、セキュリティと利便性を兼ね備えた現代の施錠ソリューションです。信頼性の高い製品を使用することで、安全性を大幅に向上させることができます。
これから電気錠・電子錠システムの導入を検討されている方は、ぜひご相談ください。製品の選び方や設置についてのアドバイスいたします。
◆ FAQ｜電気錠システムについて
-
持込み又はこちらで指定の電気錠を組込むことは出来ますか？
はい、ご指定の商品の組込可能です。商品によって組込にかかる費用が変わりますのでご依頼時にご確認下さい。価格を抑えたい場合は弊社標準のシステムを選択下さい。
-
停電時などはどのようになりますか？
-
非常電源の有無:
- 多くの電気錠は停電時でも動作するためのバッテリーを内蔵している場合があります。この場合、バッテリーがあれば通常通り施錠・解錠が可能です。
- バッテリーが切れている場合や非常電源が設けられていない場合は、電源が供給されないため、電気錠は機能しません。
-
手動操作の機能:
- 一部の電気錠には、停電時に手動で施錠・解錠できる機能が備わっています。これにより、物理的なキーを使っても開けられる仕様になっています。
-
非常時の解除機能:
- 一部のモデルでは、緊急解除用のメカニズムが搭載されており、特定の操作を行うことで停電時でも解錠が可能です。
-
