開き門扉用 丁番（ヒンジ）の種類と選び方
丁番は門扉の開閉と耐久性を左右する重要なパーツです。フォージマンでは、標準タイプから自動で閉まるオートヒンジ、施工後に調整できるタイプ、重量扉対応まで幅広くご用意。扉の重さ・使い方・施工性に合わせて最適な丁番をお選びいただけます。
丁番の種類
丁番｜標準タイプ
見た目 & コスパ ◎もっとも一般的で、スムースな開閉ができるベアリング付きの標準蝶番。扉を上に持ち上げることで取り外しが可能です。
差ししろ：25mm
オートヒンジ
おススメ度 NO.1自動で扉がゆっくりと閉まる、オートクローザー機能付き蝶番。開閉速度も調整可能で、電気錠などとの組み合わせにおススメです。日東工器のメーカーパーツ。
▶ オートヒンジ適合機種をチェック
調整丁番
施工が楽で調整可能設置後に若干の傾き調整ができるため、施工が比較的楽で、施工後の扉の傾き調整も可能です。扉と柱の隙間は70mmと若干広くなります。
調整丁番メーカー品
軽量扉限定設置後に若干の傾き調整ができ、施工が楽な蝶番のメーカー品。軽量タイプの扉のみ対応となります。
重量対応丁番
重量扉に対応大型で重量がある門扉で、キャスターの使用ができない場合に対応可能な、重量扉対応型の蝶番です。
※ 蝶番（ちょうつがい）＝扉を柱に取り付けて開閉させる金具のこと。「丁番」「ヒンジ」も同じものを指します。「差ししろ」は丁番を柱側に差し込む長さで、取り外しやすさの目安になります。

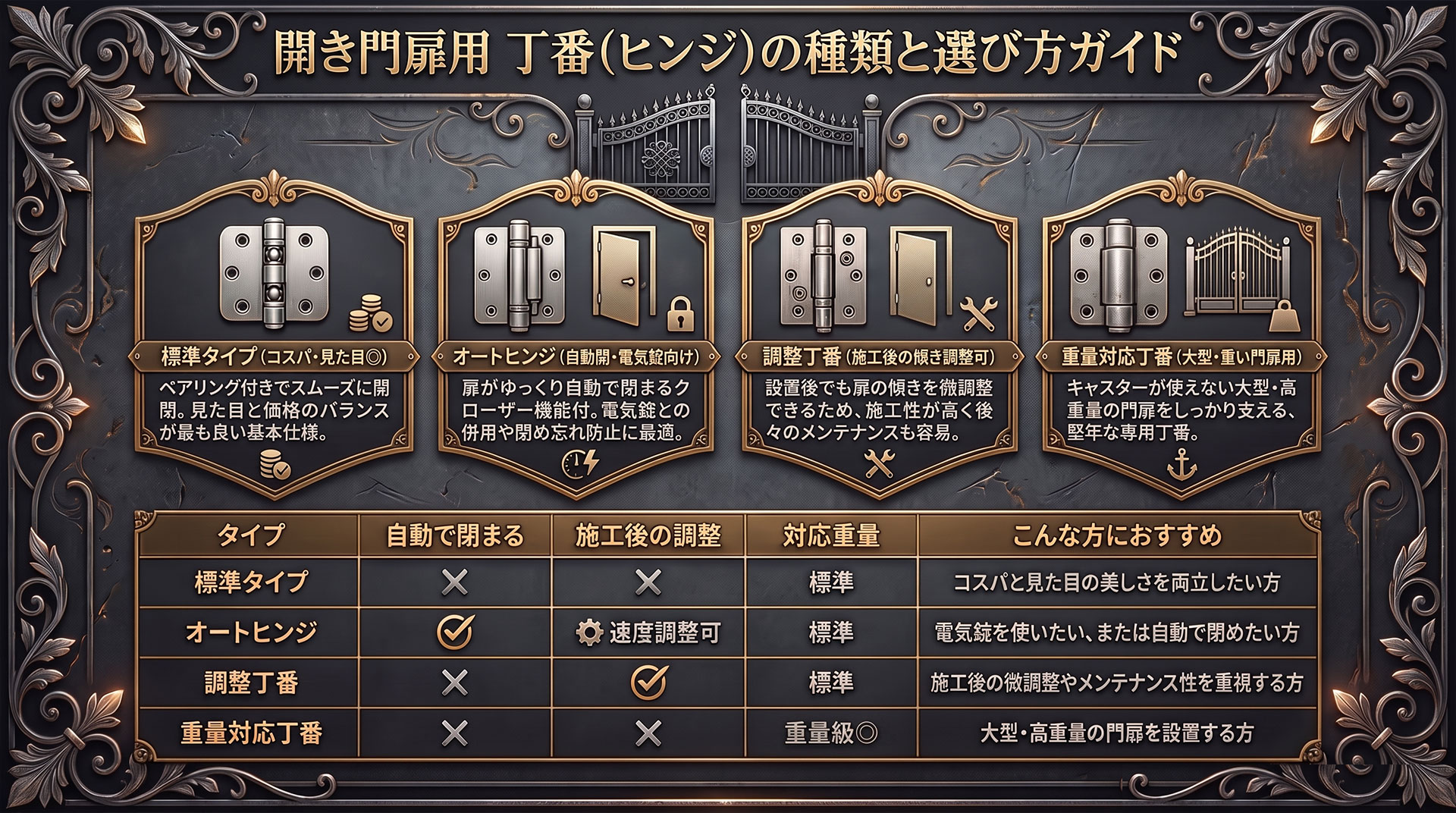

タイプ別 比較表
| タイプ | 特長 | 自動で閉まる | 施工後の調整 | 対応する扉の重さ | こんな方に |
|---|---|---|---|---|---|
| 標準タイプ | コスパ・見た目◎ 取り外し可（差ししろ25mm） | — | — | 標準 | まず基本の仕様で選びたい |
| オートヒンジ | オートクローザー機能 開閉速度の調整可 | ○ | 速度調整可 | 標準 | 電気錠・自動で閉めたい |
| 調整丁番 | 設置後に傾き調整可 隙間70mmとやや広め | — | ○ | 標準 | 施工性・後調整を重視 |
| 調整丁番 メーカー品 | 調整可なメーカー製 軽量扉のみ対応 | — | ○ | 軽量のみ | 軽量扉で調整もしたい |
| 重量対応丁番 | 大型・重量扉に対応 キャスター不使用時に | — | — | 重量扉◎ | 大型・重い門扉 |
日東工器 オートヒンジ（丁番型）適合機種チェック
屋外門扉（ロートアイアン／ロートアルミ）を中心に、扉寸法から重量を概算し、御社標準の 133PC / 234PC を重量・サイズで自動選定します（他の適合機種も参考表示。社内参考用）。
1用途と扉の条件
設置場所2全機種の仕様一覧
| 型式 | シリーズ | 用途 | 種別 | 適用幅W | 適用高H | 厚みD | 質量 | 閉じ力 | ストップ | 開扉角 | 適用材質 |
|---|
出典：日東工器 オートヒンジ 機種仕様一覧表 ／
丁番型 製品情報
屋外用＝700シリーズ（ステンレス・防滴）／PCシリーズ（100PC・200PC：ピボット・防滴）。それ以外は屋内用。中心吊型（AFD）は対象外です。
丁番の選び方
扉のサイズ・重量、電気錠や施錠方法との組み合わせによって最適な丁番は変わります。判断に迷う場合は、図面や仕様をお送りいただければ最適な丁番をご提案します。
